CE认证 低烟无卤阻燃屏蔽数据传输电缆 LIHCH
产品详情介绍
电缆数据

应用范围:

这些信号和控制电缆适用于计算机系统、电子控制设备、办公室设备、测量设备等,火灾时通过降低烟雾密度和减少腐蚀性气体保护人员安全,适合人口密度大,财产价值高的场合,整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合

产品特性:
阻燃性,符合IEC60332-1-2
无卤,符合IEC60754-1(卤素酸性气体量)
腐蚀性气体,符合EN50267-2-3(酸度)
低烟密度,符合IEC61034-2
电磁兼容EMC场合
电缆外径小,节约安装空间
良好的剥离性

技术认证:
CE认证
符合VDE0812
RoHS,REACH

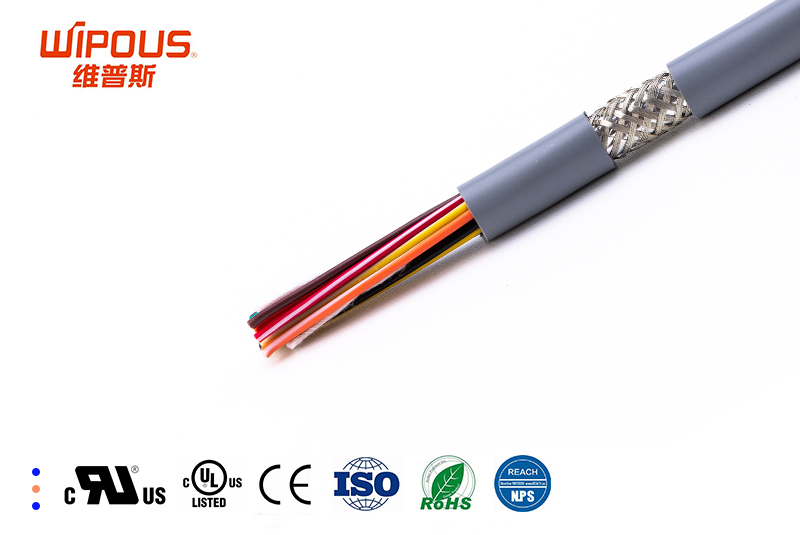

电缆结构:
多股束绞裸铜丝,符合IEC60228标准,第5类
特殊无卤混合物芯线绝缘
镀锡铜丝编织屏蔽,大约80%覆盖率
特殊无卤混合物外护套
外护套灰色(RAL7001)

技术参数:
芯线标识:符合DIN47100色标
额定电压:300V
绝缘电阻:>20MΩ x km
测试电压:1500V
电容:线芯/线芯 约120nF/km;线芯/屏蔽 约140nF/km
电感:约0.65mH/km
温度范围:固定安装:-30至﹢80℃;移动安装:-5至﹢70℃
最小弯曲半径:固定安装:7.5X电缆直径,偶尔移动:15X电缆直径




编号 芯数 X 标称截面mm² 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
1 2X0.14mm² 4.3  8.7  24
2 3X0.14mm² 4.5  10.5  27
3 4X0.14mm² 4.8  12.5  32
4 5X0.14mm² 5.1  14.7  36
5 6X0.14mm² 5.4  16.9  41
6 7X0.14mm² 5.4  18.2  43
7 8X0.14mm² 5.9  20.4  50
8 10X0.14mm² 6.7  25.1  60
9 12X0.14mm² 6.9  28.2  67
10 14X0.14mm² 7.2  31.7  74
11 16X0.14mm² 7.7  37.9  87
12 18X0.14mm² 8.0  41.7  94
13 20X0.14mm² 8.3  45.4  102
14 25X0.14mm² 9.3  54.5  125
15 30X0.14mm² 9.8  62.7  141
16 36X0.14mm² 10.6  72.8  166
17 37X0.14mm² 10.6  74.2  169
18 40X0.14mm² 10.9  79.3  179
19 50X0.14mm² 12.6  96.6  226
20 2X0.25mm² 5.3  11.5  36
21 3X0.25mm² 5.7  14.2  44
22 4X0.25mm² 5.2  17.3  40
23 5X0.25mm² 5.6  20.5  46
24 6X0.25mm² 6.0  23.8  52
25 7X0.25mm² 6.0  26.0  56
26 8X0.25mm² 6.6  29.3  65
27 10X0.25mm² 7.5  38.8  82
28 12X0.25mm² 7.7  44.0  91
29 14X0.25mm² 8.2  49.5  104
30 16X0.25mm² 8.6  55.1  115
31 18X0.25mm² 9.2  60.8  130
32 20X0.25mm² 9.6  66.5  140
33 25X0.25mm² 10.7  80.6  172
34 30X0.25mm² 11.2  93.5  195
35 32X0.25mm² 11.8  99.1  211
36 36X0.25mm² 12.4  109.4  236
37 37X0.25mm² 12.4  111.6  240
38 40X0.25mm² 12.8  119.6  255
39 2X0.34mm² 4.9  13.6  32
40 3X0.34mm² 5.1  17.2  38
41 4X0.34mm² 5.5  21.2  45
42 5X0.34mm² 5.9  25.2  52
43 6X0.34mm² 6.3  29.4  60
44 7X0.34mm² 6.3  32.4  65
45 8X0.34mm² 6.9  36.6  75
46 10X0.34mm² 8.1  48.1  98
47 12X0.34mm² 8.3  54.9  109
48 14X0.34mm² 8.7  62.2  122
49 16X0.34mm² 9.3  69.5  138
50 18X0.34mm² 9.7  76.9  151
51 20X0.34mm² 10.3  84.3  169
52 25X0.34mm² 11.5  102.6  207
53 30X0.34mm² 12.3  119.7  241
54 36X0.34mm² 13.1  140.6  278
55 37X0.34mm² 13.1  143.7  283
56 40X0.34mm² 13.7  154.2  308
57 2X0.5mm² 5.3  17.5  38
58 3X0.5mm² 5.5  22.6  47
59 4X0.5mm² 6.0  28.2  56
60 5X0.5mm² 6.4  33.9  65
61 6X0.5mm² 7.1  39.6  78
62 7X0.5mm² 7.1  44.1  85
63 8X0.5mm² 7.6  52.7  98
64 10X0.5mm² 8.9  65.1  123
65 12X0.5mm² 9.1  74.9  138
66 14X0.5mm² 9.8  85.2  159
67 16X0.5mm² 10.4  95.6  181
68 18X0.5mm² 10.9  106.1  199
69 20X0.5mm² 11.6  116.6  222
70 25X0.5mm² 12.9  142.6  271
71 30X0.5mm² 13.6  167.3  311
72 37X0.5mm² 14.7  201.8  373
73 40X0.5mm² 15.4  216.8  405
74 2X0.75mm² 5.7  23.2  46
75 3X0.75mm² 6.0  30.8  57
76 4X0.75mm² 6.4  38.9  70
77 5X0.75mm² 7.2  47.1  86
78 6X0.75mm² 7.9  58.2  105
79 7X0.75mm² 7.9  65.1  115
80 8X0.75mm² 8.4  73.7  128
81 10X0.75mm² 9.9  91.2  161
82 12X0.75mm² 10.4  105.9  187
83 16X0.75mm² 11.6  136.4  239
84 18X0.75mm² 12.3  151.8  268
85 20X0.75mm² 12.8  167.3  292
86 25X0.75mm² 14.3  205.6  358
87 2X1.0mm² 6.5  29.3  59
88 3X1.0mm² 6.8  39.3  74
89 4X1.0mm² 7.6  52.6  97
90 5X1.0mm² 8.2  63.6  114
91 2X1.5mm² 7.3  43.2  79
92 3X1.5mm² 7.9  58.2  104
93 4X1.5mm² 8.5  73.9  128
94 5X1.5mm² 9.5  89.9  156
