CE认证低烟无卤阻燃屏蔽控制电缆 HFFR-HLKMCE-S

更多分类

产品详情介绍

电缆数据

应用领域：

这些控制电缆适用于自动化设备安装工程、工业机械、暖气及空调安装系统、输送和传输系统，火灾时通过降低烟雾密度和减少腐蚀性气体保护人员安全，适合人口密度大，财产价值高的场合，整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合，适用于固定安装以及无拉伸负载时自由、非连续性往复移动的偶尔弯曲场合。"

产品特性：

无卤符合IEC60754-1（卤酸性气体总量）

燃烧气体腐蚀性符合IEC60754-2（酸度）

低烟密度，符合IEC61034-2

阻燃性符合IEC60332-1-2

耐油性符合EN60811-404

电磁兼容EMC场合

技术认证：

CE认证

符合IEC60227-5和EN50525-2-51

符合EN50525-3-11

RoHS，REACH

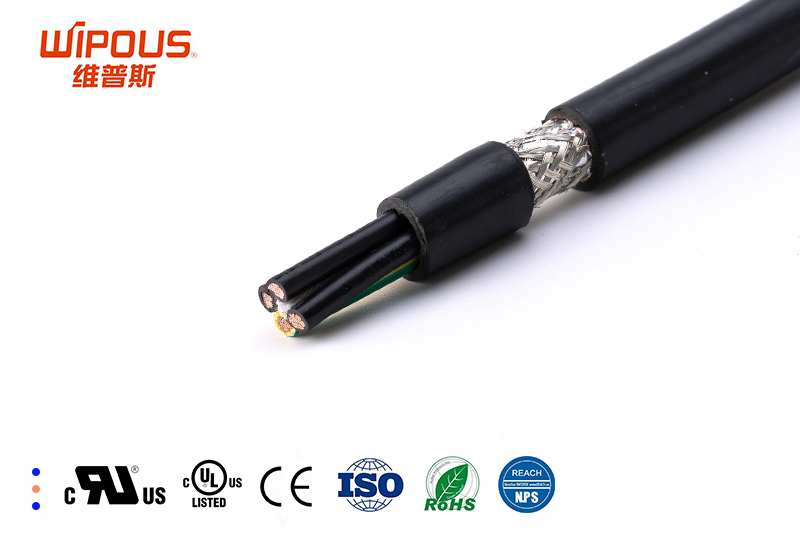

电缆结构：

多股束绞裸铜丝，符合IEC60228标准，第5类

低烟无卤芯线绝缘

镀锡铜编织屏蔽，大约80%覆盖率

特制无卤混合物外护套

外护套灰色（RAL7001）

技术参数：

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：符合IEC60228 5类标准

额定电压：300/500V

绝缘电阻：＞20MΩ x km

测试电压：4000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：固定安装：-40至﹢70℃；移动安装：-25至﹢70℃

最小弯曲半径：固定安装：6X电缆直径，偶尔移动：20X电缆直径

编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X0.5mm²	6.0	17.8	54
2	3G0.5mm²	6.3	23.0	64
3	4G0.5mm²	6.7	28.5	75
4	5G0.5mm²	7.3	34.2	87
5	6G0.5mm²	8.0	40.0	105
6	7G0.5mm²	8.0	44.5	111
7	8G0.5mm²	8.5	53.2	127
8	10G0.5mm²	10.0	65.6	163
9	12G0.5mm²	10.3	75.4	180
10	14G0.5mm²	11.0	85.8	206
11	16G0.5mm²	11.5	96.2	227
12	18G0.5mm²	12.2	106.7	255
13	20G0.5mm²	12.7	117.3	278
14	24G0.5mm²	14.2	138.8	334
15	26G0.5mm²	14.2	147.8	347
16	28G0.5mm²	14.7	157.7	373
17	30G0.5mm²	15.1	168.0	395
18	32G0.5mm²	15.9	178.4	428
19	36G0.5mm²	16.4	198.0	465
20	37G0.5mm²	16.4	202.6	471
21	40G0.5mm²	17.7	219.1	525
22	42G0.5mm²	18.6	230.1	565
23	2X0.75mm²	6.4	23.4	64
24	3G0.75mm²	6.7	31.1	76
25	4G0.75mm²	7.2	39.1	91
26	5G0.75mm²	8.0	47.3	111
27	6G0.75mm²	8.6	58.5	131
28	7G0.75mm²	8.6	65.4	140
29	8G0.75mm²	9.4	74.0	162
30	10G0.75mm²	11.0	91.5	207
31	12G0.75mm²	11.3	106.2	230
32	14G0.75mm²	11.8	121.4	257
33	16G0.75mm²	12.6	136.7	291
34	18G0.75mm²	13.4	152.2	327
35	20G0.75mm²	14.0	167.6	357
36	24G0.75mm²	15.8	199.0	438
37	26G0.75mm²	15.8	212.8	455
38	28G0.75mm²	16.1	227.5	480
39	30G0.75mm²	16.6	242.7	509
40	32G0.75mm²	17.4	258.1	550
41	36G0.75mm²	18.2	287.3	609
42	37G0.75mm²	18.2	294.2	618
43	40G0.75mm²	19.6	318.3	687
44	42G0.75mm²	20.6	334.2	737
45	2X1.0mm²	6.9	29.2	75
46	3G1.0mm²	7.3	39.2	91
47	4G1.0mm²	7.8	49.7	109
48	5G1.0mm²	8.7	63.3	137
49	6G1.0mm²	9.6	74.3	163
50	7G1.0mm²	9.6	83.5	174
51	8G1.0mm²	10.2	94.6	197
52	10G1.0mm²	12.2	117.2	258
53	12G1.0mm²	12.5	136.6	288
54	14G1.0mm²	13.1	156.6	322
55	16G1.0mm²	14.0	176.8	365
56	18G1.0mm²	14.9	197.0	409
57	20G1.0mm²	15.5	217.3	447
58	24G1.0mm²	17.5	258.3	547
59	26G1.0mm²	17.5	276.8	570
60	28G1.0mm²	17.8	296.1	602
61	30G1.0mm²	18.6	316.1	649
62	32G1.0mm²	19.3	336.3	689
63	36G1.0mm²	20.2	375.0	764
64	37G1.0mm²	20.2	384.2	776
65	40G1.0mm²	21.7	431.4	876
66	42G1.0mm²	22.8	453.0	938
67	2X1.5mm²	7.7	40.2	95
68	3G1.5mm²	8.1	55.0	117
69	4G1.5mm²	9.0	73.4	151
70	5G1.5mm²	10.0	89.2	184
71	6G1.5mm²	11.0	105.2	220
72	7G1.5mm²	11.0	119.0	236
73	8G1.5mm²	11.8	135.0	267
74	10G1.5mm²	14.0	167.6	349
75	12G1.5mm²	14.6	196.4	399
76	14G1.5mm²	15.3	225.9	448
77	16G1.5mm²	16.3	255.5	507
78	18G1.5mm²	17.3	285.3	568
79	20G1.5mm²	18.3	315.1	631
80	24G1.5mm²	20.3	375.4	758
81	26G1.5mm²	20.3	403.0	791
82	28G1.5mm²	20.7	431.8	836
83	30G1.5mm²	21.6	477.1	917
84	32G1.5mm²	22.6	507.4	986
85	36G1.5mm²	23.4	565.6	1078
86	37G1.5mm²	23.4	579.4	1095
87	2X2.5mm²	9.2	64.7	141
88	3G2.5mm²	9.9	89.2	182
89	4G2.5mm²	11.0	114.5	229
90	5G2.5mm²	11.9	140.0	272
91	6G2.5mm²	13.1	165.7	324
92	7G2.5mm²	13.1	188.8	352
93	8G2.5mm²	14.3	214.5	407
94	10G2.5mm²	17.2	266.7	538
95	12G2.5mm²	17.7	314.2	605
96	14G2.5mm²	18.8	362.6	692
97	16G2.5mm²	19.9	411.2	782
98	18G2.5mm²	20.9	459.9	864
99	20G2.5mm²	22.1	525.0	976
100	24G2.5mm²	25.0	625.3	1198
101	30G2.5mm²	26.6	768.5	1424
102	32G2.5mm²	27.7	817.9	1528
103	36G2.5mm²	28.9	913.6	1691
104	37G2.5mm²	28.9	936.7	1718
105	2X4.0mm²	10.8	96.2	199
106	3G4.0mm²	11.6	134.8	259
107	4G4.0mm²	12.9	174.4	327
108	5G4.0mm²	14.2	214.4	399
109	6G4.0mm²	15.6	254.5	476
110	7G4.0mm²	15.6	291.4	518
111	8G4.0mm²	17.0	331.6	579
112	2X6.0mm²	18.4	136.5	355
113	3G6.0mm²	18.4	193.4	427
114	4G6.0mm²	20.3	251.6	541
115	5G6.0mm²	21.9	310.2	651
116	6G6.0mm²	24.4	369.0	796
117	7G6.0mm²	24.4	423.9	859
118	8G6.0mm²	25.1	482.7	955
