CE认证低烟无卤阻燃动力电缆 N2XH

产品详情介绍

电缆数据

应用范围：

这些动力电缆主要应用于工业自动化设备的动力驱动系统，火灾时通过降低烟雾密度和减少腐蚀性气体保护人员安全，适合人口密度大，财产价值高的场合。

产品特性：

无卤符合IEC60754-1（卤酸性气体总量）

燃烧气体腐蚀性符合IEC60754-2（酸度）

低烟密度，符合IEC61034-2

阻燃性符合IEC60332-1-2

耐油性符合EN60811-404

技术认证：

CE认证

符合IEC60502

RoHS，REACH

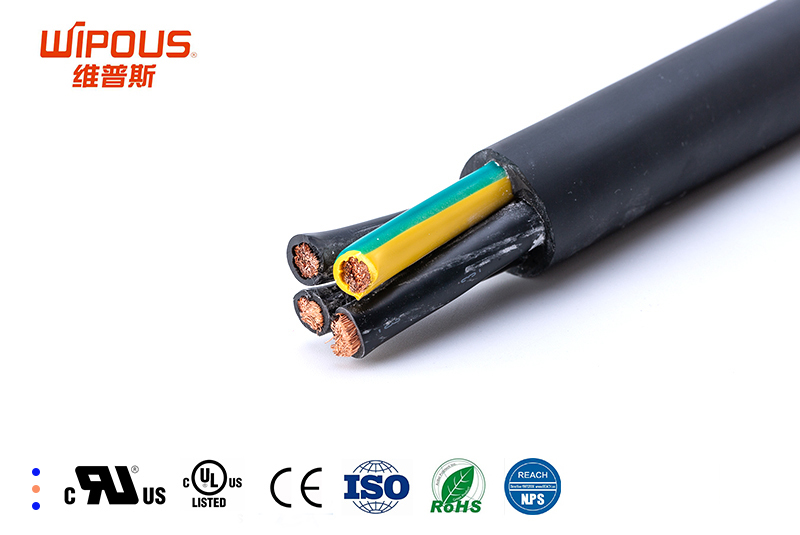

电缆结构：

多股束绞裸铜丝，符合IEC60228标准，第5类

低烟无卤芯线绝缘

无纺布绕包

特制无卤混合物外护套

外护套黑色或灰色（RAL7001）

技术参数：

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：符合IEC60228 5类标准

额定电压：0.6/1KV

绝缘电阻：＞20MΩ x km

测试电压：4000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：固定安装：-40至﹢90℃；移动安装：-5至﹢70℃

最小弯曲半径：固定安装：5X电缆直径，偶尔移动：15X电缆直径

编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X1.5mm²	9.7	28	136
2	3G1.5mm²	10.2	41	159
3	4G1.5mm²	10.9	55	189
4	5G1.5mm²	11.8	69	224
5	6G1.5mm²	12.7	83	262
6	7G1.5mm²	12.7	97	274
7	8G1.5mm²	13.6	111	285
8	10G1.5mm²	15.7	138	360
9	12G1.5mm²	16.2	166	408
10	19G1.5mm²	18.7	263	588
11	25G1.5mm²	22.1	346	780
12	30G1.5mm²	23.3	415	904
13	37G1.5mm²	25.5	511	1103
14	2X2.5mm²	10.7	46	175
15	3G2.5mm²	11.3	69	209
16	4G2.5mm²	12.1	92	253
17	5G2.5mm²	13.2	115	303
18	6G2.5mm²	14.2	138	356
19	7G2.5mm²	14.2	161	376
20	8G2.5mm²	15.3	184	389
21	10G2.5mm²	17.7	230	491
22	12G2.5mm²	18.2	276	562
23	19G2.5mm²	21.2	438	827
24	25G2.5mm²	25.1	576	1094
25	30G2.5mm²	26.5	691	1278
26	37G2.5mm²	29.4	852	1591
27	2X4.0mm²	12.1	74	208
28	3G4.0mm²	12.8	111	265
29	4G4.0mm²	13.9	148	327
30	5G4.0mm²	15.1	184	392
31	2X6.0mm²	13.8	110	276
32	3G6.0mm²	14.6	165	357
33	4G6.0mm²	15.9	220	446
34	5G6.0mm²	17.3	274	538
35	2X10mm²	15.8	184	389
36	3G10mm²	16.8	275	514
37	4G10mm²	18.3	367	650
38	5G10mm²	20.0	459	791
39	2X16mm²	18.1	293	548
40	3G16mm²	19.3	440	738
41	4G16mm²	21.5	587	962
42	5G16mm²	23.6	733	1175
43	2X25mm²	22.1	459	828
44	3G25mm²	23.6	688	1123
45	4G25mm²	25.9	918	1439
46	5G25mm²	29.3	1147	1820
47	2X35mm²	25.3	642	1112
48	3G35mm²	27.0	963	1517
49	4G35mm²	30.0	1283	1976
50	5G35mm²	33.4	1604	2456
51	2X50mm²	29.4	916	1534
52	3G50mm²	31.3	1374	2104
53	4G50mm²	34.8	1832	2742
54	5G50mm²	38.7	2290	3406
55	2X70mm²	33.9	1283	2084
56	3G70mm²	36.1	1925	2872
57	4G70mm²	40.2	2567	3746
58	5G70mm²	44.7	3208	4652
59	2X95mm²	38.3	1741	2737
60	3G95mm²	40.9	2612	3790
61	4G95mm²	45.4	3483	4947
62	5G95mm²	50.5	4354	6144
63	2X120mm²	42.5	2200	3411
64	3G120mm²	45.8	3299	4778
65	4G120mm²	50.4	4399	6181
66	5G120mm²	56.9	5499	7784
67	2X150mm²	47.0	2749	4195
68	3G150mm²	50.3	4123	5847
69	4G150mm²	57.1	5497	7806
70	5G150mm²	63.3	6871	9679
71	2X185mm²	52.8	3387	5246
72	3G185mm²	56.9	5080	7344
73	4G185mm²	63.1	6774	9569
74	5G185mm²	70.0	8467	11868
75	2X240mm²	59.0	4389	6658
76	3G240mm²	63.1	6583	9284
77	4G240mm²	70.4	8778	12188
78	5G240mm²	78.3	10972	15159
