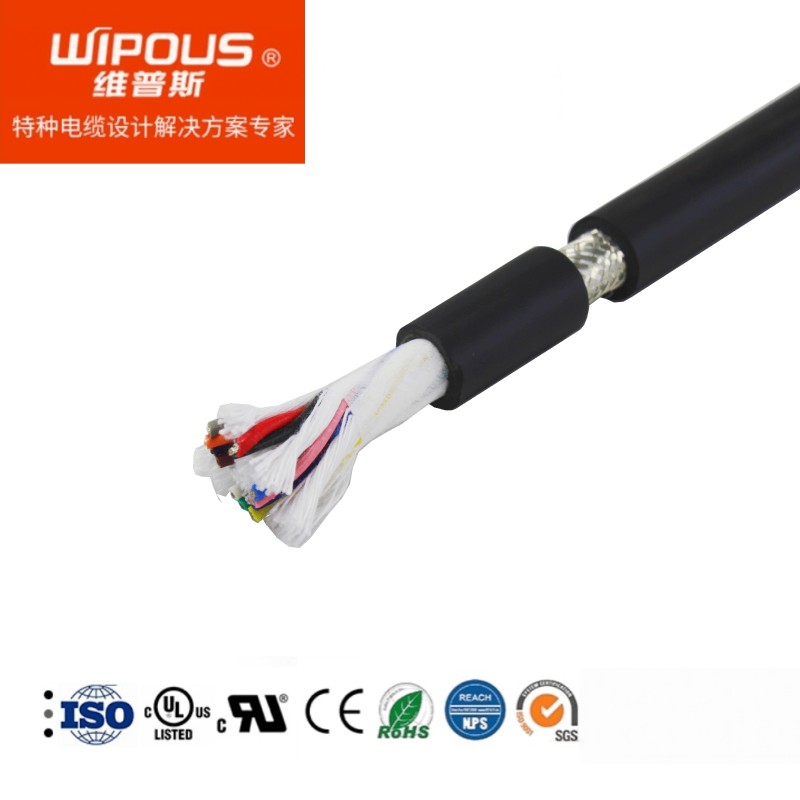

UL2517-SP 300V 105℃ UL+CUL认证 耐高温PVC护套柔性对绞屏蔽柔数据电缆
产品详情介绍
电缆数据

应用范围:

这些信号和控制电缆适用于计算机系统、电子控制设备、办公室设备、测量设备等,铝箔+镀锡铜丝双屏蔽特别适合需要抗电磁干扰的应用场合,适合固定安装及无强制应力,无固定方向的偶尔运动,针对出口到应用UL/CSA认证电缆的北美市场

产品特性:
柔性,易弯曲
阻燃性符合FT1,VW-1
对绞结构可使电路去耦(串音效果)
电磁兼容EMC场合
电缆外径小,节约安装空间
良好的耐热,抗老化性能
良好的剥离性
偶尔移动

技术认证:
UL/cUL认证
符合UL1569,UL2517
RoHS,REACH

电缆结构:
多股束绞镀锡铜丝,符合IEC60228标准,第5类
耐热PVC芯线绝缘
芯线绞合成对
铝塑复合薄膜绕包
镀锡铜丝编织屏蔽,大约80%覆盖率
耐热PVC外护套
外护套黑色或灰色(RAL7001)

技术参数
芯线标识:符合国际色规
额定电压:300V
绝缘电阻:>20MΩ x km
测试电压:2000V
电容:约120nF/km
电感:约0.65mH/km
温度范围:固定安装:-40至﹢105℃;移动安装:-5至﹢105℃
最小弯曲半径:固定安装:7.5X电缆直径,偶尔移动:15X电缆直径












物料编号 芯数 X 标称截面AWG 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
  1X2X28AWG 4.5 7.9 25
  2X2X28AWG 6.3 12.9 44
  3X2X28AWG 6.8 15.4 51
  4X2X28AWG 7.3 18.1 59
  5X2X28AWG 7.8 23.8 71
  6X2X28AWG 8.6 24.2 75
  7X2X28AWG 8.6 25.6 79
  8X2X28AWG 9.2 31.8 98
  10X2X28AWG 10.8 38.7 123
  12X2X28AWG 11.3 42.6 140
  16X2X28AWG 12.6 51.6 173
  20X2X28AWG 13.8 60.9 203
  25X2X28AWG 15.4 72.3 246
  1X2X26AWG 4.7 9.6 27
  2X2X26AWG 6.7 15.9 49
  3X2X26AWG 7.1 19.7 58
  4X2X26AWG 7.7 26.4 71
  5X2X26AWG 8.3 30.8 82
  6X2X26AWG 9.1 30.1 85
  7X2X26AWG 9.1 32.7 91
  8X2X26AWG 10.0 42.4 119
  10X2X26AWG 11.7 52.0 149
  12X2X26AWG 12.2 58.1 170
  16X2X26AWG 13.4 71.9 205
  20X2X26AWG 14.9 86.1 248
  25X2X26AWG 16.6 103.4 301
  1X2X24AWG 5.0 11.7 31
  2X2X24AWG 6.9 20.1 53
  3X2X24AWG 7.7 28.2 71
  4X2X24AWG 8.5 34.1 88
  5X2X24AWG 9.4 40.2 106
  6X2X24AWG 10.1 46.3 121
  7X2X24AWG 10.1 50.4 129
  8X2X24AWG 11.0 56.6 148
  10X2X24AWG 12.9 69.7 186
  12X2X24AWG 13.2 78.9 206
  16X2X24AWG 14.7 99.0 258
  20X2X24AWG 16.4 119.5 313
  25X2X24AWG 18.1 144.7 371
  1X2X22AWG 5.3 14.7 36
  2X2X22AWG 7.6 28.4 69
  3X2X22AWG 8.2 36.4 84
  4X2X22AWG 9.1 44.7 105
  5X2X22AWG 9.8 53.2 122
  6X2X22AWG 10.8 61.8 144
  7X2X22AWG 10.8 68.1 156
  8X2X22AWG 12.0 76.7 184
  10X2X22AWG 13.9 94.7 224
  12X2X22AWG 14.5 108.5 257
  16X2X22AWG 15.9 137.8 316
  1X2X20AWG 5.6 18.7 42
  2X2X20AWG 8.1 36.5 80
  3X2X20AWG 8.9 47.9 104
  4X2X20AWG 9.7 59.8 125
  5X2X20AWG 10.9 71.8 157
  6X2X20AWG 12.0 64.8 155
  7X2X20AWG 12.0 74.4 170
  8X2X20AWG 12.8 105.7 224
  10X2X20AWG 15.1 130.8 280
  12X2X20AWG 15.7 151.3 322
  16X2X20AWG 17.5 194.4 406
  1X2X18AWG 6.4 25.8 56
  2X2X18AWG 9.3 50.4 106
  3X2X18AWG 10.2 67.7 139
  4X2X18AWG 11.3 85.4 174
  5X2X18AWG 12.4 103.4 211
