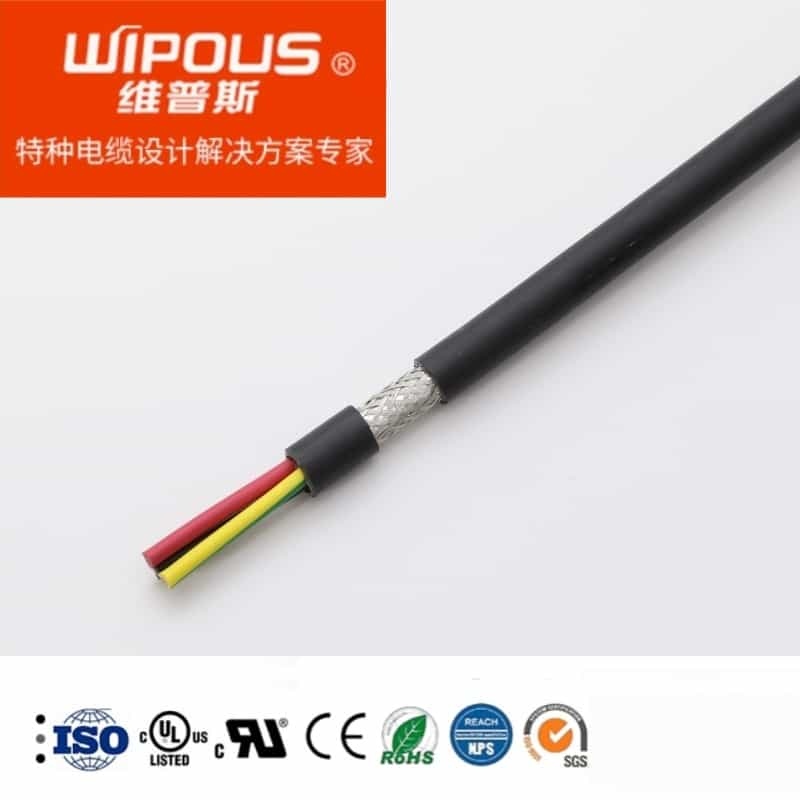

UL/CUL认证 AWM20234-SB 600V/1000V 中高速≥1000万次 拖链屏蔽控制电缆
产品详情介绍
电缆数据
应用范围:
这些控制电缆主要应用于工业自动化设备的电气控制系统、输送和传输系统,更具柔性和耐用性,整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合,适合在频繁运动的机械场所使用,专为动力拖链中循环使用而设计。适合在需要出色的机械性能和耐化学性能的工业环境中使用。针对出口到应用UL/CSA认证电缆的北美市场

产品特性:
柔性,易弯曲
表面耐磨,耐切割
电磁兼容EMC场合
阻燃性符合FT1,VW-1
耐油性符合EN60811-404
≥1000万次拖链循环使用寿命

技术认证:
UL认证,cUL认证
符合UL758
RoHS,REACH

电缆结构:
多股束绞裸铜/镀锡铜丝,符合IEC60228标准,第6类
PVC芯线绝缘
无纺布绕包
镀锡编织屏蔽,大约80%覆盖率
PUR外护套
外护套黑色或灰色(RAL7001)

技术参数:
芯线标识:根据DIN VDE0293 黑色芯线白色数字编号
导体电阻:UL1581标准
额定电压:600V
绝缘电阻:>20MΩ x km
测试电压:2000V
接地保护芯线:G = 含黄绿接地保护芯线,X = 不含黄绿接地保护芯线
温度范围:固定安装:-40至﹢80℃;移动安装:-20至﹢80℃
最小弯曲半径:固定安装:4X电缆直径,偶尔移动:10X电缆直径
序号 芯数 X 标称截面AWG 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
1 2X20AWG 6.5  20.5 54
2 3G20AWG 6.8  26.2 65
3 4G20AWG 7.6  32.5 81
4 5G20AWG 8.1  41.8 98
5 6G20AWG 9.0  48.6 115
6 7G20AWG 9.6  55.3 131
7 8G20AWG 10.5  62.4 161
8 10G20AWG 11.4  74.4 178
9 12G20AWG 11.7  85.2 197
10 16G20AWG 13.0  108.3 251
11 18G20AWG 13.9  120.0 282
12 20G20AWG 14.5  131.7 308
13 24G20AWG 16.1  155.7 379
14 30G20AWG 17.2  187.9 433
15 36G20AWG 18.6  221.0 511
16 40G20AWG 20.0  260.4 597
17 2X18AWG 7.0  27.4 65
18 3G18AWG 7.5  36.1 83
19 4G18AWG 8.4  48.3 107
20 5G18AWG 9.0  58.1 126
21 6G18AWG 9.9  67.9 148
22 7G18AWG 10.6  77.7 175
23 8G18AWG 11.6  87.9 206
24 10G18AWG 12.6  105.9 229
25 12G18AWG 12.9  122.5 256
26 16G18AWG 14.4  157.3 327
27 18G18AWG 15.1  175.0 361
28 20G18AWG 16.0  192.6 409
29 24G18AWG 17.8  228.5 495
30 30G18AWG 19.0  278.1 569
31 36G18AWG 20.5  345.2 689
32 40G18AWG 22.1  381.8 782
33 2X16AWG 7.8  40.3 86
34 3G16AWG 8.2  53.5 107
35 4G16AWG 9.1  67.6 135
36 5G16AWG 10.0  81.8 164
37 6G16AWG 11.0  96.2 193
38 7G16AWG 12.0  110.5 234
39 8G16AWG 13.1  125.3 275
40 10G16AWG 13.8  152.1 294
41 12G16AWG 14.4  177.4 338
42 16G16AWG 15.8  229.8 427
43 18G16AWG 16.8  256.2 479
44 20G16AWG 17.8  282.6 542
45 25G16AWG 19.8  348.3 650
46 36G16AWG 23.0  507.1 927
47 2X14AWG 8.8  56.5 114
48 3G14AWG 9.3  76.9 144
49 4G14AWG 10.2  98.2 182
50 5G14AWG 11.3  119.8 222
51 6G14AWG 12.4  141.4 261
52 7G14AWG 13.5  163.1 316
53 8G14AWG 14.6  185.2 364
54 10G14AWG 15.8  226.4 408
55 12G14AWG 16.3  265.7 463
56 16G14AWG 18.1  346.6 597
57 18G14AWG 19.2  387.3 670
58 20G14AWG 20.3  444.3 773
59 24G14AWG 22.8  528.6 944
60 2X12AWG 9.8  81.7 150
61 3G12AWG 10.5  113.4 197
62 4G12AWG 11.7  146.3 252
63 5G12AWG 12.9  179.4 308
64 6G12AWG 14.1  212.6 362
65 7G12AWG 15.4  245.9 438
66 8G12AWG 16.8  279.6 513
67 10G12AWG 18.2  343.5 577
68 12G12AWG 18.7  405.4 659
69 16G12AWG 20.9  548.4 869
70 2X10AWG 12.0  124.2 219
71 3G10AWG 12.9  174.8 291
72 4G10AWG 14.2  227.0 371
73 5G10AWG 15.7  279.3 471
74 2X8AWG 15.0  189.7 338
75 3G8AWG 16.0  270.1 450
76 4G8AWG 17.6  352.4 568
77 5G8AWG 19.3  450.4 740
78 2X6AWG 19.2  307.2 546
79 3G6AWG 20.5  435.0 728
80 4G6AWG 23.0  566.3 941
81 5G6AWG 25.5  697.9 1211
82 2X4AWG 22.6  476.8 800
83 3G4AWG 24.3  684.6 1087
84 4G4AWG 26.7  896.7 1384
85 5G4AWG 30.0  1109.1 1805
86 2X2AWG 26.6  683.2 1128
87 3G2AWG 28.2  988.9 1513
88 4G2AWG 31.8  1299.5 1990
89 5G2AWG 35.2  1610.5 2551
