CE认证低烟无卤阻燃屏蔽动力控制电缆 N2XCH

更多分类

产品详情介绍

电缆数据

应用范围：

这些动力电缆主要应用于工业自动化设备的动力驱动系统，火灾时通过降低烟雾密度和减少腐蚀性气体保护人员安全，适合人口密度大，财产价值高的场合，适合需要抗电磁干扰的应用场合

产品特性：

无卤符合IEC60754-1（卤酸性气体总量）

燃烧气体腐蚀性符合IEC60754-2（酸度）

低烟密度，符合IEC61034-2

阻燃性符合IEC60332-1-2

耐油性符合EN60811-404

技术认证：

CE认证

符合IEC60502

RoHS，REACH

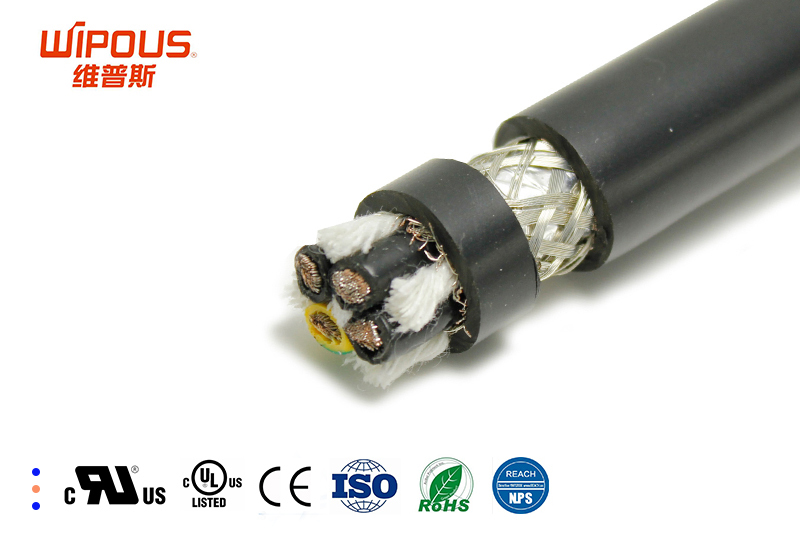

电缆结构：

多股束绞裸铜丝，符合IEC60228标准，第5类

低烟无卤芯线绝缘

镀锡编织屏蔽，大约80%覆盖率

特制无卤混合物外护套

外护套黑色或灰色（RAL7001）

技术参数：

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：符合IEC60228 5类标准

额定电压：0.6/1KV

绝缘电阻：＞20MΩ x km

测试电压：4000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：固定安装：-40至﹢90℃；移动安装：-5至﹢70℃

最小弯曲半径：固定安装：6X电缆直径，偶尔移动：20X电缆直径

编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X1.5mm²	10.2	46	166
2	3G1.5mm²	10.7	61	191
3	4G1.5mm²	11.4	78	225
4	5G1.5mm²	12.3	94	263
5	6G1.5mm²	13.2	110	305
6	7G1.5mm²	13.2	124	316
7	8G1.5mm²	14.1	141	320
8	10G1.5mm²	16.2	175	401
9	12G1.5mm²	16.7	204	450
10	19G1.5mm²	19.2	308	638
11	25G1.5mm²	22.6	418	857
12	30G1.5mm²	23.8	492	986
13	37G1.5mm²	26.0	596	1193
14	2X2.5mm²	11.2	68	210
15	3G2.5mm²	11.8	92	246
16	4G2.5mm²	12.6	118	294
17	5G2.5mm²	13.7	144	348
18	6G2.5mm²	14.7	170	406
19	7G2.5mm²	14.7	193	425
20	8G2.5mm²	15.8	219	429
21	10G2.5mm²	18.2	273	538
22	12G2.5mm²	18.7	320	610
23	19G2.5mm²	21.7	508	901
24	25G2.5mm²	25.6	660	1183
25	30G2.5mm²	27.0	781	1373
26	37G2.5mm²	29.9	951	1695
27	2X4.0mm²	12.6	100	231
28	3G4.0mm²	12.8	138	287
29	4G4.0mm²	13.9	179	352
30	5G4.0mm²	15.1	219	419
31	2X6.0mm²	13.8	140	297
32	3G6.0mm²	14.6	198	381
33	4G6.0mm²	15.9	256	473
34	5G6.0mm²	17.3	316	568
35	2X10mm²	15.8	220	411
36	3G10mm²	16.8	315	542
37	4G10mm²	18.3	411	681
38	5G10mm²	20.0	525	841
39	2X16mm²	18.1	11703	11938
40	3G16mm²	19.3	503	784
41	4G16mm²	21.5	657	1014
42	5G16mm²	23.6	812	1230
43	2X25mm²	22.1	532	869
44	3G25mm²	23.6	767	1175
45	4G25mm²	25.9	1005	1497
46	5G25mm²	29.3	1245	1882
47	2X35mm²	25.3	725	1154
48	3G35mm²	27.0	1053	1572
49	4G35mm²	30.0	1384	2039
50	5G35mm²	33.4	1717	2520
51	2X50mm²	29.4	1014	1574
52	3G50mm²	31.3	1480	2161
53	4G50mm²	35.2	1951	2841
54	5G50mm²	38.7	2422	3472
55	2X70mm²	33.9	1398	2119
56	3G70mm²	36.5	2048	2964
57	4G70mm²	40.2	2739	3846
58	5G70mm²	44.7	3401	4754
59	2X95mm²	38.3	1905	2797
60	3G95mm²	40.9	2788	3880
61	4G95mm²	45.8	3679	5093
62	5G95mm²	50.5	4573	6246
63	2X120mm²	42.5	2382	3465
64	3G120mm²	45.8	3496	4867
65	4G120mm²	50.4	4618	6282
66	5G120mm²	57.3	5744	7936
67	2X150mm²	47.4	2953	4282
68	3G150mm²	50.7	4343	5980
69	4G150mm²	57.5	5743	7958
70	5G150mm²	63.3	7216	9838
71	2X185mm²	53.2	3614	5323
72	3G185mm²	57.3	5325	7476
73	4G185mm²	63.1	7117	9728
74	5G185mm²	70.0	8850	12020
75	2X240mm²	59.4	4709	6779
76	3G240mm²	63.1	6929	9417
77	4G240mm²	70.4	9164	12340
78	5G240mm²	78.3	11404	15297
