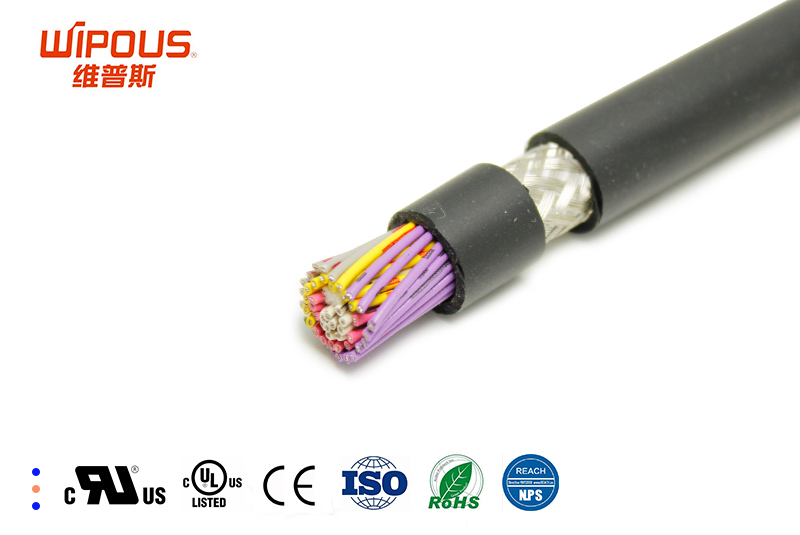

FLEX001-CP-PUR 300/300V CE认证中速PUR护套拖链专用屏蔽数据电缆
产品详情介绍
电缆数据

应用范围:

这些数据电缆主要应用于自动化生产过程当中的数据传输系统,用于测量,控制和调节信号,更具柔性和耐用性,整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合,适合在频繁运动的机械场所使用,专为动力拖链中循环使用而设计。适合在需要出色的机械性能和耐化学性能的工业环境中使用。

产品特性:
柔性,易弯曲
表面耐磨,耐切割
电磁兼容EMC场合
阻燃性符合IEC60332-1-2
耐油性符合EN60811-404
500万-1000万次拖链循环使用寿命

技术认证:
CE认证
符合VDE0812
RoHS,REACH

电缆结构:
超细多股精绞裸铜丝,符合IEC60228标准,第6类
PVC芯线绝缘
无纺布绕包
镀锡编织屏蔽,大约85%覆盖率
PUR外护套
外护套灰色(RAL7001)

技术参数
芯线标识:符合DIN47100色标
额定电压:300V
绝缘电阻:>20MΩ x km
测试电压:1500V
电容:线芯/线芯 约120nF/km;线芯/屏蔽 约160nF/km
电感:约0.65mH/km
温度范围:固定安装:-40至﹢80℃;移动安装:-5至﹢80℃
最小弯曲半径:固定安装:4X电缆直径,移动安装:10X电缆直径




物料编号 芯数 X 标称截面mm² 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
   2X0.14mm² 4.6 8.6 30
   3X0.14mm² 4.8 10.3 33
   4X0.14mm² 5.1 12.4 38
   5X0.14mm² 5.4 14.5 43
   6X0.14mm² 5.9 16.6 51
   7X0.14mm² 6.2 18.8 56
   8X0.14mm² 6.6 21.1 62
   10X0.14mm² 7.2 24.7 73
   12X0.14mm² 7.4 27.7 79
   14X0.14mm² 7.7 33.8 89
   15X0.14mm² 8.0 36.0 94
   16X0.14mm² 8.0 37.3 97
   18X0.14mm² 8.3 41.0 105
   20X0.14mm² 8.6 44.6 113
   22X0.14mm² 9.2 48.3 127
   24X0.14mm² 9.6 52.2 136
   25X0.14mm² 9.6 53.5 137
   28X0.14mm² 9.8 58.0 146
   30X0.14mm² 10.1 61.5 153
   32X0.14mm² 10.4 65.1 161
   34X0.14mm² 10.7 68.8 170
   36X0.14mm² 10.7 71.4 175
   38X0.14mm² 11.5 75.1 195
   40X0.14mm² 11.8 78.7 204
   42X0.14mm² 12.2 82.7 214
   46X0.14mm² 12.6 88.5 230
   50X0.14mm² 13.2 95.6 247
   2X0.25mm² 5.0 11.7 36
   3X0.25mm² 5.2 14.5 41
   4X0.25mm² 5.7 17.8 50
   5X0.25mm² 6.1 21.0 57
   6X0.25mm² 6.5 24.4 64
   7X0.25mm² 6.9 27.7 72
   8X0.25mm² 7.5 31.2 84
   10X0.25mm² 8.0 39.9 97
   12X0.25mm² 8.2 45.2 105
   14X0.25mm² 8.5 51.0 116
   15X0.25mm² 9.1 54.4 128
   16X0.25mm² 9.1 56.8 132
   18X0.25mm² 9.5 62.7 144
   20X0.25mm² 9.9 68.6 156
   22X0.25mm² 10.3 74.6 168
   24X0.25mm² 10.8 80.8 181
   25X0.25mm² 10.8 83.2 183
   28X0.25mm² 11.2 90.9 202
   30X0.25mm² 11.5 96.7 213
   32X0.25mm² 12.1 102.5 231
   34X0.25mm² 12.5 108.4 243
   36X0.25mm² 12.5 113.2 251
   38X0.25mm² 13.1 119.1 270
   40X0.25mm² 13.5 125.0 283
   42X0.25mm² 14.0 131.3 297
   46X0.25mm² 14.2 141.3 312
   50X0.25mm² 15.1 152.9 343
   2X0.34mm² 5.2 13.9 39
   3X0.34mm² 5.4 17.6 46
   4X0.34mm² 6.0 21.8 56
   5X0.34mm² 6.4 26.0 65
   6X0.34mm² 6.8 30.2 73
   7X0.34mm² 7.4 34.5 85
   8X0.34mm² 7.9 41.7 98
   10X0.34mm² 8.4 49.6 110
   12X0.34mm² 8.6 56.7 121
   14X0.34mm² 9.2 64.3 139
   15X0.34mm² 9.6 68.7 148
   16X0.34mm² 9.6 71.9 153
   18X0.34mm² 10.0 79.6 167
   20X0.34mm² 10.4 87.3 181
   22X0.34mm² 11.1 95.1 202
   24X0.34mm² 11.6 103.1 217
   25X0.34mm² 11.6 106.3 220
   28X0.34mm² 12.0 116.6 242
   30X0.34mm² 12.4 124.2 256
   32X0.34mm² 12.8 131.8 270
   34X0.34mm² 13.4 139.5 291
   36X0.34mm² 13.4 146.0 301
   38X0.34mm² 13.8 153.8 316
   40X0.34mm² 14.2 161.4 331
   42X0.34mm² 15.0 169.5 355
   46X0.34mm² 15.2 183.0 374
   50X0.34mm² 16.2 198.2 411
