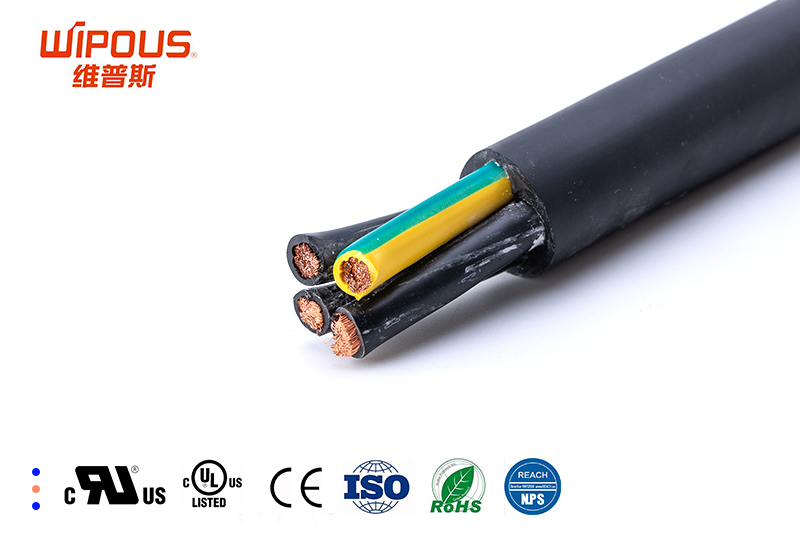

CE认证 PUR护套柔性控制电缆 FNFLEX-KP-PUR

产品详情介绍

电缆数据

应用范围：

这些控制电缆适用于自动化设备安装工程、工业机械、暖气及空调安装系统、输送和传输系统，适用于固定安装以及无拉伸负载时自由、非连续性往复移动的偶尔弯曲场合。适合在需要出色的机械性能和耐化学性能的工业环境中使用。

产品特性：

柔性，易弯曲

阻燃性符合IEC60332-1-2

耐油性符合EN60811-404

PUR护套，抗撕裂及切割

电缆外径小，节约安装空间

技术认证：

CE认证

符合EN50525-2-21

RoHS，REACH

电缆结构：

多股束绞裸铜丝，符合IEC60228标准，第5类

PVC芯线绝缘

芯线层绞

PUR外护套

外护套灰色（RAL7001）

技术参数：

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：符合IEC60228 5类标准

额定电压：300/500V

绝缘电阻：＞20MΩ x km

测试电压：4000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：固定安装：-40至﹢80℃；移动安装：-5至﹢70℃

最小弯曲半径：固定安装：4X电缆直径，偶尔移动：15X电缆直径

编号	芯数 X 标称截面mm²	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X0.5mm²	5.3	9.1	37
2	3G0.5mm²	5.6	13.6	44
3	4G0.5mm²	6.0	18.1	53
4	5G0.5mm²	6.6	22.7	63
5	6G0.5mm²	7.3	27.2	78
6	7G0.5mm²	7.3	31.8	81
7	8G0.5mm²	7.8	36.3	90
8	10G0.5mm²	9.3	45.4	118
9	12G0.5mm²	9.6	54.4	133
10	14G0.5mm²	10.3	63.5	154
11	16G0.5mm²	10.8	72.6	172
12	18G0.5mm²	11.5	81.6	195
13	19G0.5mm²	11.5	86.2	201
14	20G0.5mm²	12.0	90.7	213
15	24G0.5mm²	13.5	108.9	258
16	25G0.5mm²	13.5	113.4	264
17	26G0.5mm²	13.5	117.9	271
18	28G0.5mm²	14.0	127.0	293
19	30G0.5mm²	14.4	136.1	311
20	32G0.5mm²	15.2	145.1	338
21	36G0.5mm²	15.7	163.3	369
22	37G0.5mm²	15.7	167.8	375
23	40G0.5mm²	17.0	181.4	418
24	42G0.5mm²	17.9	190.5	450
25	2X0.75mm²	5.7	13.8	45
26	3G0.75mm²	6.0	20.7	55
27	4G0.75mm²	6.5	27.6	67
28	5G0.75mm²	7.3	34.6	83
29	6G0.75mm²	7.9	41.5	98
30	7G0.75mm²	7.9	48.4	103
31	8G0.75mm²	8.7	55.3	119
32	10G0.75mm²	10.3	69.1	155
33	12G0.75mm²	10.6	82.9	175
34	14G0.75mm²	11.1	96.8	197
35	16G0.75mm²	11.9	110.6	226
36	18G0.75mm²	12.7	124.4	256
37	19G0.75mm²	12.7	131.3	264
38	20G0.75mm²	13.3	138.2	280
39	24G0.75mm²	15.1	165.9	346
40	25G0.75mm²	15.1	172.8	355
41	26G0.75mm²	15.1	179.7	363
42	28G0.75mm²	15.4	193.5	384
43	30G0.75mm²	15.9	207.4	409
44	32G0.75mm²	16.7	221.2	442
45	36G0.75mm²	17.5	248.8	494
46	37G0.75mm²	17.5	255.7	502
47	40G0.75mm²	18.9	276.5	557
48	42G0.75mm²	19.9	290.3	597
49	2X1.0mm²	6.2	18.4	55
50	3G1.0mm²	6.6	27.6	67
51	4G1.0mm²	7.1	36.9	82
52	5G1.0mm²	8.0	46.1	103
53	6G1.0mm²	8.9	55.3	126
54	7G1.0mm²	8.9	64.5	133
55	8G1.0mm²	9.5	73.7	146
56	10G1.0mm²	11.5	92.2	197
57	12G1.0mm²	11.8	110.6	222
58	14G1.0mm²	12.4	129.0	251
59	16G1.0mm²	13.3	147.5	287
60	18G1.0mm²	14.2	165.9	325
61	19G1.0mm²	14.2	175.1	336
62	20G1.0mm²	14.8	184.3	356
63	24G1.0mm²	16.8	221.2	438
64	26G1.0mm²	16.8	239.6	460
65	28G1.0mm²	17.1	258.0	488
66	30G1.0mm²	17.9	276.5	528
67	32G1.0mm²	18.6	294.9	560
68	36G1.0mm²	19.5	331.8	625
69	37G1.0mm²	19.5	341.0	636
70	40G1.0mm²	21.0	368.6	705
71	42G1.0mm²	22.1	387.1	754
72	2X1.5mm²	7.0	27.6	73
73	3G1.5mm²	7.4	41.5	90
74	4G1.5mm²	8.3	55.3	116
75	5G1.5mm²	9.3	69.1	144
76	6G1.5mm²	10.3	82.9	175
77	7G1.5mm²	10.3	96.8	186
78	8G1.5mm²	11.1	110.6	204
79	10G1.5mm²	13.3	138.2	269
80	12G1.5mm²	13.9	165.9	313
81	14G1.5mm²	14.6	193.5	354
82	16G1.5mm²	15.6	221.2	404
83	18G1.5mm²	16.6	248.8	455
84	19G1.5mm²	16.6	262.6	472
85	20G1.5mm²	17.6	276.5	508
86	24G1.5mm²	19.6	331.8	611
87	26G1.5mm²	19.6	359.4	644
88	28G1.5mm²	20.0	387.1	683
89	30G1.5mm²	20.9	414.7	737
90	32G1.5mm²	21.9	442.4	794
91	37G1.5mm²	22.7	511.5	890
92	2X2.5mm²	8.5	46.1	112
93	3G2.5mm²	9.2	69.1	144
94	4G2.5mm²	10.3	92.2	183
95	5G2.5mm²	11.2	115.2	222
96	6G2.5mm²	12.4	138.2	269
97	7G2.5mm²	12.4	161.3	287
98	8G2.5mm²	13.6	184.3	319
99	10G2.5mm²	16.5	230.4	423
100	12G2.5mm²	17.0	276.5	484
101	14G2.5mm²	18.1	322.5	558
102	16G2.5mm²	19.2	368.6	635
103	18G2.5mm²	20.2	414.7	703
104	19G2.5mm²	20.2	437.7	731
105	20G2.5mm²	21.4	460.8	783
106	24G2.5mm²	24.3	552.9	963
107	25G2.5mm²	24.3	576.0	990
108	30G2.5mm²	25.9	691.2	1164
109	32G2.5mm²	27.0	737.3	1249
110	37G2.5mm²	28.2	852.5	1418
111	2X4.0mm²	10.1	73.8	165
112	3G4.0mm²	10.9	110.7	212
113	4G4.0mm²	12.2	147.6	270
114	5G4.0mm²	13.5	184.5	335
115	6G4.0mm²	14.9	221.4	405
116	7G4.0mm²	14.9	258.3	433
117	8G4.0mm²	16.3	295.2	479
118	10G4.0mm²	19.7	369.0	629
119	12G4.0mm²	20.3	442.8	722
120	16G4.0mm²	22.9	590.4	946
121	2X6.0mm²	12.1	109.8	240
122	3G6.0mm²	13.1	164.7	307
123	4G6.0mm²	14.5	219.6	391
124	5G6.0mm²	16.1	274.5	484
125	6G6.0mm²	17.7	329.4	584
126	7G6.0mm²	17.7	384.3	626
127	8G6.0mm²	19.6	439.2	698
128	10G6.0mm²	23.7	549.0	921
129	12G6.0mm²	24.4	658.8	1059
