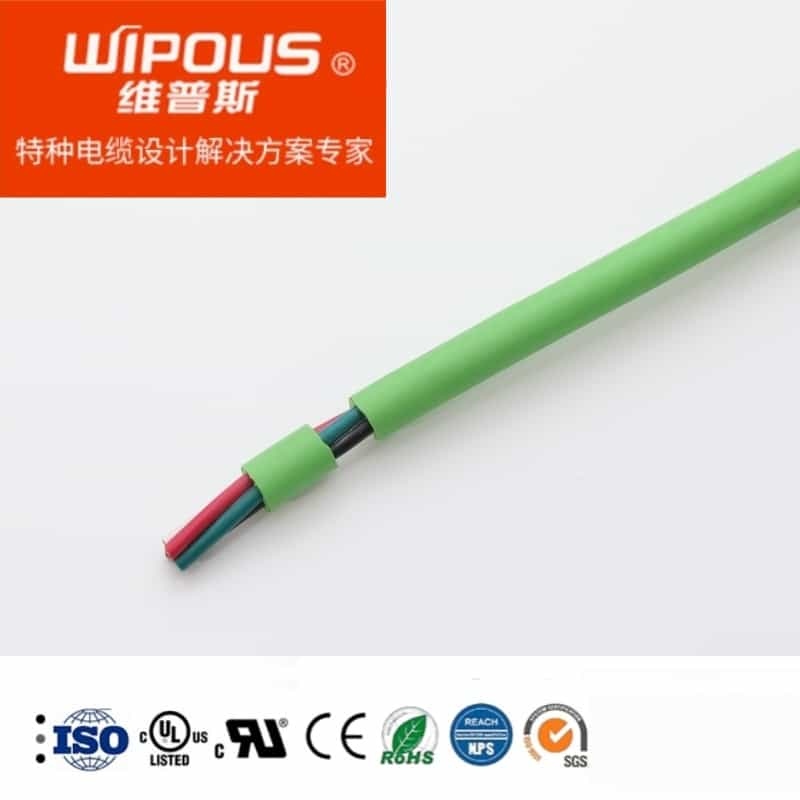

UL20940 600V/1000V 80℃ UL+CUL认证 PUR护套柔性动力电缆
产品详情介绍
电缆数据

应用范围:

这些动力电缆主要应用于工业自动化设备的动力驱动系统,具有一定的柔性,适用于固定安装以及无拉伸负载时自由、非连续性往复移动的偶尔弯曲场合。适合在需要出色的机械性能和耐化学性能的工业环境中使用。适用于美国工业机械设备内的布线(AWM)电缆。

产品特性:
柔性,易弯曲
阻燃性符合FT1,VW-1
耐油性符合EN60811-404
PUR护套,抗撕裂及切割
北美市场广泛认可
良好的剥离性

技术认证:
符合UL AWM 20234 20940 型
符合cUL AWM I A/B II A/B
RoHS,REACH

电缆结构:
多股束绞裸铜丝,符合IEC60228标准,第5类
PVC芯线绝缘
无纺布绕包
PUR外护套
外护套黑色或灰色(RAL7001)

技术参数
芯线标识:根据DIN VDE0293 黑色芯线白色数字编号
导体电阻:UL1581
额定电压:1000V
绝缘电阻:>20MΩ x km
测试电压:3000V
接地保护芯线:G = 含黄绿接地保护芯线,X = 不含黄绿接地保护芯线
温度范围:固定安装:-40至﹢80℃;移动安装:-5至﹢70℃
最小弯曲半径:固定安装:4X电缆直径,偶尔移动:15X电缆直径










物料编号 芯数 X 标称截面AWG 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
  2X16AWG 7.1 24 65
  3G16AWG 7.5 36 84
  4G16AWG 8.4 48 109
  5G16AWG 9.3 60 136
  6G16AWG 10.3 72 161
  7G16AWG 11.3 84 199
  8G16AWG 12.4 96 235
  10G16AWG 13.1 121 252
  12G16AWG 13.7 145 293
  16G16AWG 15.1 193 374
  2X14AWG 8.1 38 90
  3G14AWG 8.6 57 117
  4G14AWG 9.5 76 152
  5G14AWG 10.6 95 188
  6G14AWG 11.7 114 223
  7G14AWG 12.8 133 274
  8G14AWG 13.9 152 317
  10G14AWG 15.1 190 358
  12G14AWG 15.6 228 409
  2X12AWG 9.1 60 121
  3G12AWG 9.8 90 166
  4G12AWG 11.0 121 215
  5G12AWG 12.2 151 266
  6G12AWG 13.4 181 316
  7G12AWG 14.7 211 387
  8G12AWG 16.1 241 456
  10G12AWG 17.5 301 515
  12G12AWG 18.0 362 591
  2X10AWG 11.4 97 184
  3G10AWG 12.3 146 251
  4G10AWG 13.6 195 325
  5G10AWG 15.1 243 418
  2X8AWG 14.4 156 293
  3G8AWG 15.4 234 398
  4G8AWG 17.0 311 507
  5G8AWG 18.7 389 652
  2X6AWG 18.6 247 469
  3G6AWG 19.9 370 639
  4G6AWG 22.4 493 838
  5G6AWG 24.9 616 1091
  2X4AWG 22.0 405 704
  3G4AWG 23.7 608 976
  4G4AWG 26.1 810 1252
  5G4AWG 29.4 1013 1651
  2X2AWG 26.0 599 1012
  3G2AWG 27.6 898 1374
  4G2AWG 31.2 1198 1826
  5G2AWG 34.6 1497 2356
