TS-CRANE-HPKMCE 450/750V CE认证 PUR护套抗拉卷筒电缆
产品详情介绍
电缆数据

应用范围:

本产品主要应用在各种抓斗机,龙门吊,起重机的随行供电系统,适用于有频繁收放操作的卷筒设备,尤其适合对该电缆既有拉伸要求,同时又有扭曲及有强制力运动的场合。适合在潮湿或干燥的室内及户外安装。

产品特性:
高抗拉,耐卷绕
承受超强的机械负载
耐油性符合EN60811-404
PUR护套,高度耐磨
耐低温性能优异

技术认证:
CE认证
符合VDE0250
RoHS,REACH

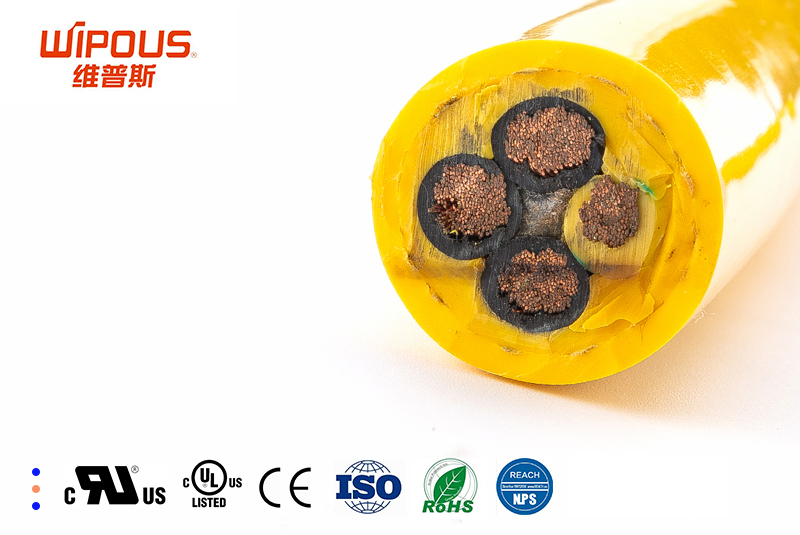

电缆结构:
多股束绞裸铜丝,符合IEC60228标准,第5类
TPE芯线绝缘
抗拉加强芯(位于电缆中心位置)
PUR内护套
宽网芳纶编织层
PUR外护套
外护套黑色,黄色

技术参数:
芯线标识:根据DIN VDE0293 黑色芯线白色数字编号
导体电阻:符合IEC60228 5类标准
额定电压:≤6mm²:450/750V;>6mm²:0.6/1KV
绝缘电阻:>20MΩ x km
测试电压:4000V
接地保护芯线:G = 含黄绿接地保护芯线,X = 不含黄绿接地保护芯线
温度范围:固定安装:-40至﹢80℃;移动安装:-40至﹢80℃
最小弯曲半径:固定安装:5X电缆直径,移动安装:7.5X电缆直径
编号 芯数 X 标称截面mm² 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
1 7X1.5mm² 15.4  97  323
2 12X1.5mm² 21.4  166  605
3 18X1.5mm² 26.4  249  917
4 24X1.5mm² 29.5  332  1165
5 36X1.5mm² 36.4  498  1765
6 7X2.5mm² 18.4  161  479
7 12X2.5mm² 26.2  276  933
8 18X2.5mm² 32.5  415  1424
9 24X2.5mm² 36.2  553  1797
10 36X2.5mm² 44.1  829  2676
11 3X6mm²+1X4mm² 17.1  202  457
12 3X10mm²+1X6mm² 21.3  330  719
13 3X16mm²+1X10mm² 25.3  532  1068
14 3X25mm²+1X16mm² 30.9  835  1624
15 3X35mm²+1X16mm² 35.0  1109  2110
16 3X50mm²+1X25mm² 41.5  1604  3003
17 4G70mm² 46.8  2565  4205
18 4G95mm² 53.4  3483  5582
19 4G120mm² 58.2  4395  6824
