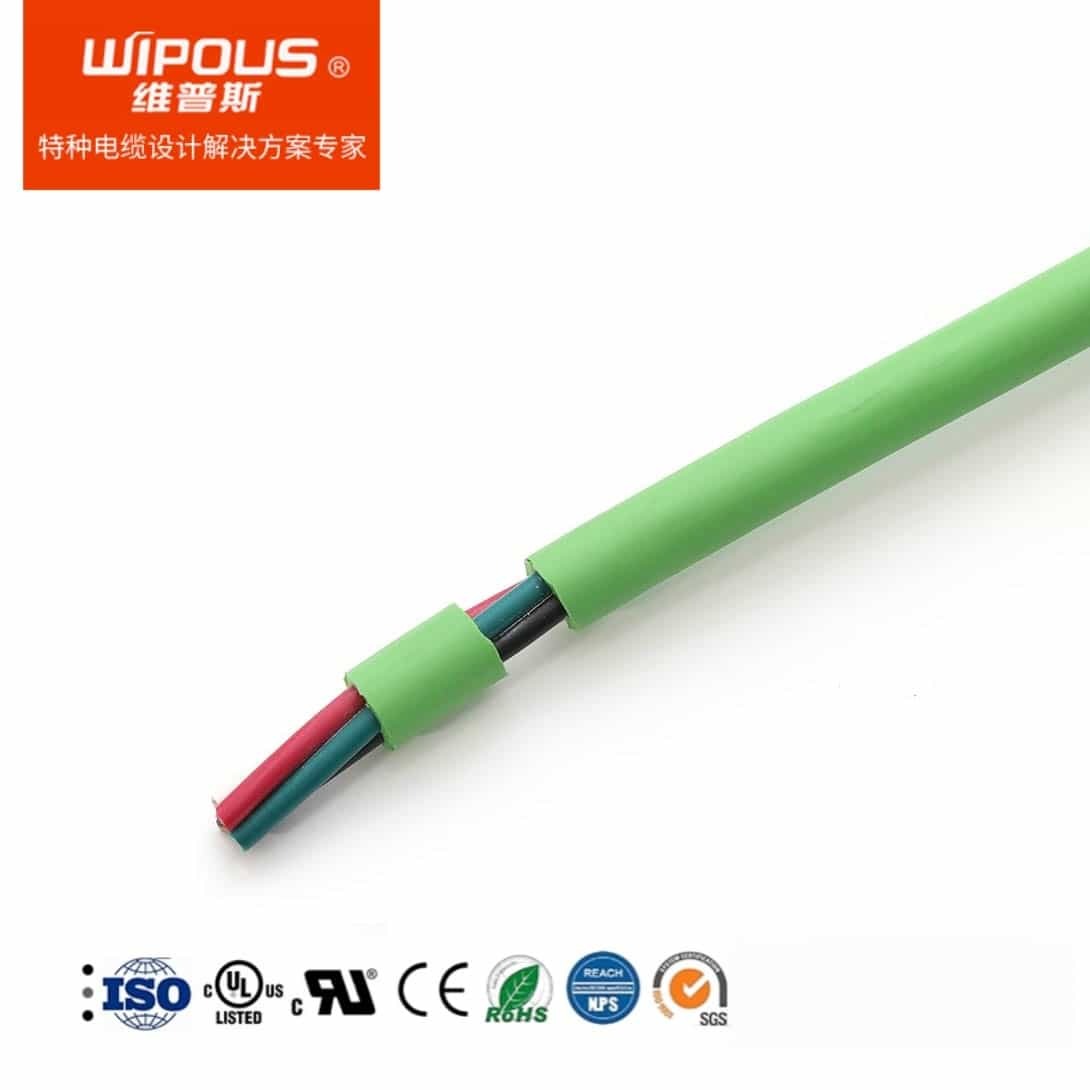

FLEX501-KP-PUR 300/500V CE认证PUR护套机器人专用控制电缆
产品详情介绍
电缆数据

应用范围:

这些控制电缆主要应用于工业自动化设备的电气控制系统、输送和传输系统,特别适合在需要弯曲扭转运动的机械场所使用,可应用于工业机器人领域,在拖链中循环使用可达2000万次以上。适合在需要出色的机械性能和耐化学性能的工业环境中使用。

产品特性:
柔性,易弯曲
表面耐磨,耐切割
阻燃性符合IEC60332-1-2
耐油性符合EN60811-404
2000万次以上拖链循环使用寿命

技术认证:
CE认证
符合IEC60227-5和EN50525-2-51
RoHS,REACH

电缆结构:
超细多股精绞裸铜丝(带抗拉芯),符合IEC60228标准,第6类
TPE芯线绝缘
小于8芯:成束绞合;大于8芯:围绕加强芯分组绞合
PUR外护套
外护套灰色(RAL7001)

技术参数
芯线标识:根据DIN VDE0293 黑色芯线白色数字编号
导体电阻:符合IEC60228 6类标准
额定电压:300/500V
绝缘电阻:>20MΩ x km
测试电压:4000V
接地保护芯线:G = 含黄绿接地保护芯线,X = 不含黄绿接地保护芯线
温度范围:固定安装:-40至﹢80℃;移动安装:-40至﹢80℃
最小弯曲半径:固定安装:4X电缆直径,移动安装:7.5X电缆直径



物料编号 芯数 X 标称截面mm² 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
  2X0.5mm² 5.7 9.5 42
  3G0.5mm² 5.9 14.2 49
  4G0.5mm² 6.4 19.0 58
  5G0.5mm² 7.2 23.7 74
  6G0.5mm² 7.7 28.5 85
  7G0.5mm² 8.2 33.2 96
  8G0.5mm² 8.7 38.0 109
  10G0.5mm² 10.2 47.5 128
  12G0.5mm² 11.4 57.0 150
  14G0.5mm² 11.8 66.4 167
  15G0.5mm² 12.7 71.2 189
  16G0.5mm² 12.7 75.9 194
  18G0.5mm² 13.5 85.4 218
  20G0.5mm² 13.7 94.9 232
  24G0.5mm² 14.9 104.4 270
  25G0.5mm² 15.2 113.9 282
  30G0.5mm² 16.7 118.7 344
  36G0.5mm² 18.5 132.9 403
  2X0.75mm² 6.1 142.4 51
  3G0.75mm² 6.4 151.9 61
  4G0.75mm² 7.2 161.4 79
  5G0.75mm² 7.8 170.9 92
  6G0.75mm² 8.3 180.4 107
  7G0.75mm² 8.8 189.8 121
  8G0.75mm² 9.5 199.3 137
  10G0.75mm² 11.1 218.3 162
  12G0.75mm² 12.9 237.3 201
  14G0.75mm² 13.3 14.1 224
  15G0.75mm² 13.9 21.1 239
  16G0.75mm² 13.9 28.2 247
  18G0.75mm² 14.8 35.2 277
  20G0.75mm² 15.0 42.3 296
  24G0.75mm² 16.7 49.3 363
  25G0.75mm² 16.9 56.4 370
  30G0.75mm² 18.3 70.4 442
  36G0.75mm² 20.9 84.5 546
  2X1.0mm² 7.1 98.6 69
  3G1.0mm² 7.4 105.7 82
  4G1.0mm² 8.0 112.7 98
  5G1.0mm² 8.6 126.8 116
  6G1.0mm² 9.2 140.9 135
  7G1.0mm² 9.8 155.0 153
  8G1.0mm² 11.0 169.1 184
  10G1.0mm² 12.6 176.1 209
  12G1.0mm² 14.2 197.3 247
  14G1.0mm² 15.1 211.3 289
  15G1.0mm² 16.0 225.4 316
  16G1.0mm² 16.0 239.5 327
  18G1.0mm² 17.3 253.6 376
  20G1.0mm² 17.9 267.7 416
  24G1.0mm² 19.4 281.8 486
  25G1.0mm² 19.6 295.9 497
  30G1.0mm² 21.5 324.1 602
  36G1.0mm² 23.8 352.2 707
  2X1.5mm² 8.3 18.8 96
  3G1.5mm² 8.7 28.3 115
  4G1.5mm² 9.4 37.7 139
  5G1.5mm² 10.3 47.1 170
  6G1.5mm² 11.5 56.5 207
  7G1.5mm² 12.3 65.9 236
  8G1.5mm² 13.6 75.3 280
  10G1.5mm² 15.3 94.2 306
  12G1.5mm² 17.6 113.0 377
  14G1.5mm² 18.7 131.9 437
  15G1.5mm² 19.5 141.3 466
  16G1.5mm² 19.5 150.7 482
  18G1.5mm² 20.8 169.5 544
  20G1.5mm² 21.3 188.4 592
  24G1.5mm² 23.4 207.2 706
  25G1.5mm² 24.2 226.0 752
  30G1.5mm² 26.0 235.5 883
  36G1.5mm² 29.5 263.7 1077
  2X2.5mm² 9.7 282.5 139
  3G2.5mm² 10.2 301.4 169
  4G2.5mm² 11.3 320.2 212
  5G2.5mm² 12.2 339.0 254
  6G2.5mm² 13.2 357.9 298
  7G2.5mm² 14.2 376.7 342
  8G2.5mm² 15.7 395.6 405
  10G2.5mm² 18.8 433.2 475
  12G2.5mm² 21.7 470.9 580
  14G2.5mm² 22.9 28.3 672
  15G2.5mm² 23.9 42.5 718
  16G2.5mm² 23.9 56.7 745
  18G2.5mm² 26.2 70.8 876
  20G2.5mm² 26.6 85.0 939
  24G2.5mm² 29.5 99.1 1145
  25G2.5mm² 29.9 113.3 1170
