UL/CUL认证 AWM20936-SB 300V 中高速≥1000万次拖链屏蔽数据电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些数据电缆主要应用于自动化生产过程当中的数据传输系统，用于测量，控制和调节信号，整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合，适合在高强度运动的机械场所使用，专为1000万次以上动力拖链中循环使用而设计。适合在需要出色的机械性能和耐化学性能的工业环境中使用。针对出口到应用UL/CSA认证电缆的北美市场

产品特性：

柔性，易弯曲

表面耐磨，耐切割

电磁兼容EMC场合

阻燃性符合FT1,VW-1

耐油性符合EN60811-404

≥1000万次拖链循环使用寿命

技术认证：

UL认证，cUL认证

符合UL758

RoHS，REACH

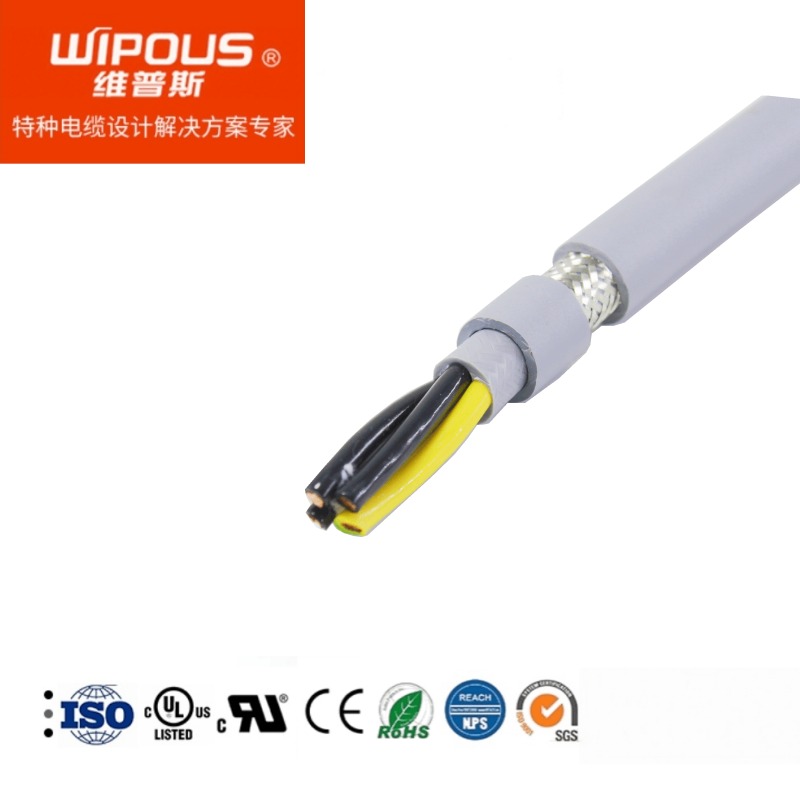

电缆结构：

多股束绞裸铜/镀锡铜丝，符合IEC60228标准，第6类

SR-PVC芯线绝缘

无纺布绕包

镀锡编织屏蔽，大约80%覆盖率

PUR外护套

外护套黑色或灰色（RAL7001）

技术参数：

芯线标识：符合国际色规

额定电压：300V

绝缘电阻：＞20MΩ x km

测试电压：2000V

温度范围：固定安装：-40至﹢80℃；移动安装：-40至﹢80℃

最小弯曲半径：固定安装：4X电缆直径，移动安装：10X电缆直径

序号	芯数 X 标称截面AWG	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X28AWG	3.9	6.4	19
2	3X28AWG	4.0	7.5	22
3	4X28AWG	4.3	8.8	25
4	5X28AWG	4.5	10.1	28
5	6X28AWG	4.8	11.5	31
6	7X28AWG	4.8	12.3	32
7	8X28AWG	5.1	13.7	36
8	10X28AWG	5.9	16.7	45
9	12X28AWG	6.0	18.5	49
10	14X28AWG	6.3	20.5	54
11	16X28AWG	6.5	22.6	59
12	18X28AWG	6.8	24.7	63
13	20X28AWG	7.3	26.8	72
14	25X28AWG	7.9	34.9	87
15	30X28AWG	8.3	39.6	97
16	32X28AWG	8.5	41.8	102
17	36X28AWG	9.0	45.5	114
18	37X28AWG	9.0	46.3	116
19	40X28AWG	9.3	49.3	123
20	50X28AWG	10.5	59.5	151
21	2X26AWG	4.1	8.0	22
22	3X26AWG	4.3	9.7	25
23	4X26AWG	4.5	11.6	29
24	5X26AWG	4.8	13.6	33
25	6X26AWG	5.1	15.7	37
26	7X26AWG	5.1	16.9	39
27	8X26AWG	5.4	19.0	43
28	10X26AWG	6.3	23.3	55
29	12X26AWG	6.5	26.3	60
30	14X26AWG	6.7	29.5	66
31	16X26AWG	7.0	32.8	73
32	18X26AWG	7.3	38.8	82
33	20X26AWG	7.8	42.3	92
34	25X26AWG	8.5	50.8	108
35	30X26AWG	8.9	58.5	123
36	32X26AWG	9.4	61.9	133
37	36X26AWG	9.9	67.9	149
38	37X26AWG	9.9	69.2	151
39	40X26AWG	10.2	74.0	161
40	50X26AWG	11.5	90.2	197
41	2X24AWG	4.3	10.0	25
42	3X24AWG	4.5	12.4	29
43	4X24AWG	4.8	15.2	34
44	5X24AWG	5.1	18.0	39
45	6X24AWG	5.4	20.8	44
46	7X24AWG	5.4	22.9	47
47	8X24AWG	5.9	25.7	55
48	10X24AWG	6.7	31.7	66
49	12X24AWG	6.9	36.1	73
50	14X24AWG	7.4	40.9	85
51	16X24AWG	7.7	48.5	96
52	18X24AWG	8.2	53.5	108
53	20X24AWG	8.5	58.6	117
54	25X24AWG	9.3	71.0	139
55	30X24AWG	10.0	82.5	162
56	32X24AWG	10.3	87.5	171
57	36X24AWG	10.8	96.6	191
58	37X24AWG	10.8	98.6	194
59	40X24AWG	11.1	105.7	206
60	50X24AWG	12.6	129.6	254
61	2X22AWG	4.7	13.2	30
62	3X22AWG	4.9	16.8	36
63	4X22AWG	5.2	20.8	43
64	5X22AWG	5.6	24.8	50
65	6X22AWG	6.2	28.9	59
66	7X22AWG	6.2	32.1	64
67	8X22AWG	6.6	36.2	71
68	10X22AWG	7.7	47.5	92
69	12X22AWG	7.9	54.3	103
70	14X22AWG	8.2	61.6	115
71	16X22AWG	8.8	69.0	130
72	18X22AWG	9.2	76.4	143
73	20X22AWG	9.8	83.9	159
74	25X22AWG	10.7	102.2	190
75	30X22AWG	11.4	119.5	222
76	36X22AWG	12.4	140.5	262
77	37X22AWG	12.4	143.7	267
78	40X22AWG	13.0	154.2	290
79	2X20AWG	5.3	18.0	39
80	3X20AWG	5.5	23.4	47
81	4X20AWG	6.0	29.2	57
82	5X20AWG	6.6	35.1	69
83	6X20AWG	7.1	41.1	79
84	7X20AWG	7.1	45.9	86
85	8X20AWG	7.8	54.7	103
86	10X20AWG	9.1	67.6	129
87	12X20AWG	9.3	78.0	145
88	14X20AWG	9.8	88.8	162
89	16X20AWG	10.4	99.7	185
90	18X20AWG	11.1	110.7	208
91	20X20AWG	11.8	121.8	231
92	25X20AWG	12.9	149.0	276
93	30X20AWG	13.6	174.9	317
94	37X20AWG	14.7	211.3	381
95	40X20AWG	15.4	227.1	414
96	2X18AWG	5.7	24.5	47
97	3X18AWG	6.0	32.8	59
98	4X18AWG	6.4	41.5	72
99	5X18AWG	7.2	50.3	88
100	6X18AWG	7.9	62.1	108
101	7X18AWG	7.9	69.6	119
102	8X18AWG	8.6	78.8	137
103	10X18AWG	10.1	97.7	171
104	12X18AWG	10.6	113.6	198
105	16X18AWG	11.8	146.7	253
106	18X18AWG	12.3	163.5	278
107	20X18AWG	12.8	180.2	303
108	25X18AWG	14.3	221.7	372
109	2X16AWG	7.3	35.8	74
110	3X16AWG	7.7	51.2	96
111	4X16AWG	8.3	64.7	117
112	5X16AWG	9.2	78.4	142
113	2X14AWG	8.1	54.2	99
114	3X14AWG	8.5	74.0	126
115	4X14AWG	9.5	94.6	161
116	5X14AWG	10.5	115.4	196
