UL/CUL认证 AWM2586-SB 1000V 中高速≥500万次拖链屏蔽动力电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些动力电缆主要应用于工业自动化设备的动力驱动系统，用于动力拖链或移动机械部件，更具柔性和耐用性，整体镀锡铜丝屏蔽层特别适合需要抗电磁干扰的应用场合，适合在频繁运动的机械场所使用，专为动力拖链中循环使用而设计。针对出口到应用UL/CSA认证电缆的北美市场

产品特性：

柔性，易弯曲

阻燃性符合FT1,VW-1

良好的耐热，抗老化性能

电磁兼容EMC场合

≥500万次拖链循环使用寿命

技术认证：

UL认证，cUL认证

符合UL758

RoHS，REACH

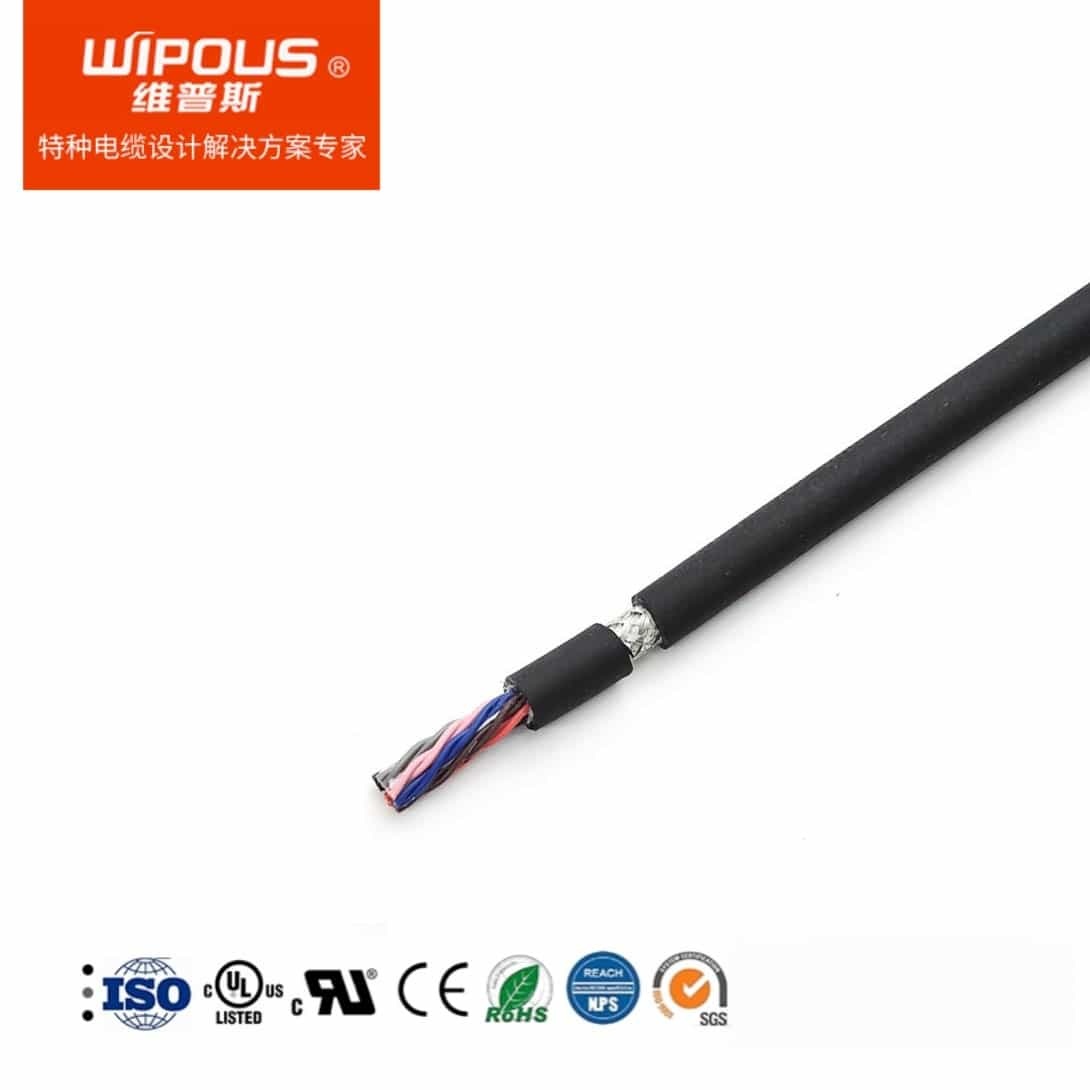

电缆结构：

多股束绞裸铜/镀锡铜丝，符合IEC60228标准，第6类

PVC芯线绝缘

无纺布绕包

镀锡编织屏蔽，大约80%覆盖率

PVC外护套

外护套黑色或灰色（RAL7001）

技术参数：

芯线标识：根据DIN VDE0293 黑色芯线白色数字编号

导体电阻：UL1581标准

额定电压：1000V

绝缘电阻：＞20MΩ x km

测试电压：3000V

接地保护芯线：G = 含黄绿接地保护芯线，X = 不含黄绿接地保护芯线

温度范围：固定安装：-40至﹢105℃；移动安装：-5至﹢105℃

最小弯曲半径：固定安装：4X电缆直径，偶尔移动：10X电缆直径

序号	芯数 X 标称截面AWG	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X20AWG	6.5	20.5	61
2	3G20AWG	6.8	26.2	72
3	4G20AWG	7.6	32.5	90
4	5G20AWG	8.1	41.8	108
5	6G20AWG	9.0	48.6	127
6	7G20AWG	9.6	55.3	144
7	8G20AWG	10.5	62.4	176
8	10G20AWG	11.4	74.4	195
9	12G20AWG	11.7	85.2	216
10	16G20AWG	13.0	108.3	273
11	18G20AWG	13.9	120.0	307
12	20G20AWG	14.5	131.7	334
13	24G20AWG	16.1	155.7	410
14	30G20AWG	17.2	187.9	468
15	36G20AWG	18.6	221.0	551
16	40G20AWG	20.0	260.4	643
17	2X18AWG	7.0	27.4	73
18	3G18AWG	7.5	36.1	92
19	4G18AWG	8.4	48.3	118
20	5G18AWG	9.0	58.1	138
21	6G18AWG	9.9	67.9	162
22	7G18AWG	10.6	77.7	191
23	8G18AWG	11.6	87.9	225
24	10G18AWG	12.6	105.9	250
25	12G18AWG	12.9	122.5	278
26	16G18AWG	14.4	157.3	353
27	18G18AWG	15.1	175.0	388
28	20G18AWG	16.0	192.6	440
29	24G18AWG	17.8	228.5	532
30	30G18AWG	19.0	278.1	610
31	36G18AWG	20.5	345.2	736
32	40G18AWG	22.1	381.8	835
33	2X16AWG	7.8	40.3	96
34	3G16AWG	8.2	53.5	117
35	4G16AWG	9.1	67.6	147
36	5G16AWG	10.0	81.8	179
37	6G16AWG	11.0	96.2	210
38	7G16AWG	12.0	110.5	254
39	8G16AWG	13.1	125.3	298
40	10G16AWG	13.8	152.1	318
41	12G16AWG	14.4	177.4	364
42	16G16AWG	15.8	229.8	456
43	18G16AWG	16.8	256.2	512
44	20G16AWG	17.8	282.6	579
45	25G16AWG	19.8	348.3	693
46	36G16AWG	23.0	507.1	986
47	2X14AWG	8.8	56.5	125
48	3G14AWG	9.3	76.9	156
49	4G14AWG	10.2	98.2	197
50	5G14AWG	11.3	119.8	240
51	6G14AWG	12.4	141.4	282
52	7G14AWG	13.5	163.1	340
53	8G14AWG	14.6	185.2	391
54	10G14AWG	15.8	226.4	439
55	12G14AWG	16.3	265.7	495
56	16G14AWG	18.1	346.6	634
57	18G14AWG	19.2	387.3	712
58	20G14AWG	20.3	444.3	820
59	24G14AWG	22.8	528.6	1002
60	2X12AWG	9.8	81.7	163
61	3G12AWG	10.5	113.4	213
62	4G12AWG	11.7	146.3	270
63	5G12AWG	12.9	179.4	329
64	6G12AWG	14.1	212.6	387
65	7G12AWG	15.4	245.9	468
66	8G12AWG	16.8	279.6	547
67	10G12AWG	18.2	343.5	617
68	12G12AWG	18.7	405.4	699
69	16G12AWG	20.9	548.4	917
70	2X10AWG	12.0	124.2	236
71	3G10AWG	12.9	174.8	309
72	4G10AWG	14.2	227.0	394
73	5G10AWG	15.7	279.3	497
74	2X8AWG	15.0	189.7	363
75	3G8AWG	16.0	270.1	478
76	4G8AWG	17.6	352.4	599
77	5G8AWG	19.3	450.4	776
78	2X6AWG	19.2	307.2	582
79	3G6AWG	20.5	435.0	768
80	4G6AWG	23.0	566.3	991
81	5G6AWG	25.5	697.9	1272
82	2X4AWG	22.6	476.8	849
83	3G4AWG	24.3	684.6	1145
84	4G4AWG	26.7	896.7	1448
85	5G4AWG	30.0	1109.1	1889
86	2X2AWG	26.6	683.2	1196
87	3G2AWG	28.2	988.9	1586
88	4G2AWG	31.8	1299.5	2085
89	5G2AWG	35.2	1610.5	2664
