UL/CUL认证 AWM2517 300V 中高速≥500万次拖链数据电缆

更多分类

产品详情介绍

电缆数据

应用范围：

这些数据电缆主要应用于自动化生产过程当中的数据传输系统，用于测量，控制和调节信号，更具柔性和耐用性，适合在频繁运动的机械场所使用，专为动力拖链中循环使用而设计。针对出口到应用UL/CSA认证电缆的北美市场

产品特性：

柔性，易弯曲

阻燃性符合FT1,VW-1

良好的耐热，抗老化性能

≥500万次拖链循环使用寿命

技术认证：

UL认证，cUL认证

符合UL758

RoHS，REACH

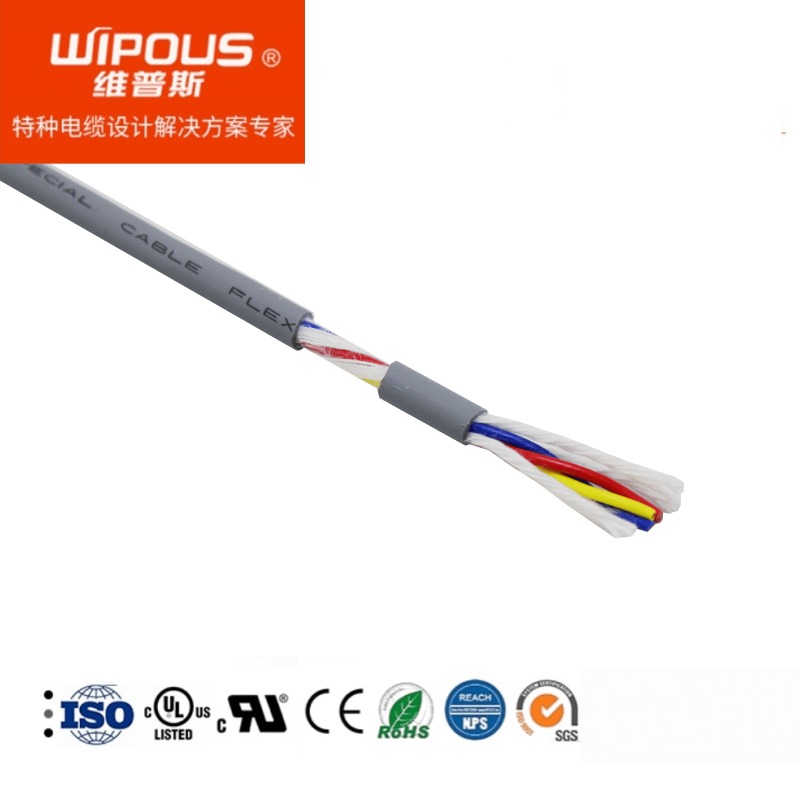

电缆结构：

多股束绞裸铜/镀锡铜丝，符合IEC60228标准，第6类

PVC芯线绝缘

无纺布绕包

PVC外护套

外护套黑色或灰色（RAL7001）

技术参数：

芯线标识：符合国际色规

额定电压：300V

绝缘电阻：＞20MΩ x km

测试电压：2000V

温度范围：固定安装：-40至﹢105℃；移动安装：-5至﹢105℃

最小弯曲半径：固定安装：4X电缆直径，移动安装：7.5X电缆直径

序号	芯数 X 标称截面AWG	电缆外径约mm	铜重量约kg/km	电缆重量约kg/km
1	2X28AWG	4.0	1.5	19
2	3X28AWG	4.2	2.2	22
3	4X28AWG	4.5	2.9	25
4	5X28AWG	4.8	3.6	30
5	6X28AWG	5.2	4.4	34
6	7X28AWG	5.2	5.1	35
7	8X28AWG	5.6	5.8	40
8	10X28AWG	6.6	7.3	56
9	12X28AWG	6.8	8.7	60
10	14X28AWG	7.1	10.2	66
11	16X28AWG	7.4	11.6	73
12	18X28AWG	8.0	13.1	84
13	20X28AWG	8.4	14.5	92
14	25X28AWG	9.4	18.1	116
15	30X28AWG	9.9	21.8	130
16	32X28AWG	10.4	23.2	144
17	36X28AWG	10.8	26.1	155
18	37X28AWG	10.8	26.9	155
19	40X28AWG	11.2	29.0	166
20	50X28AWG	12.9	36.3	220
21	2X26AWG	4.2	2.6	22
22	3X26AWG	4.4	3.9	25
23	4X26AWG	4.7	5.2	30
24	5X26AWG	5.1	6.5	35
25	6X26AWG	5.5	7.7	41
26	7X26AWG	5.5	9.0	42
27	8X26AWG	5.9	10.3	48
28	10X26AWG	7.0	12.9	67
29	12X26AWG	7.2	15.5	72
30	14X26AWG	7.5	18.1	80
31	16X26AWG	7.9	20.6	89
32	18X26AWG	8.5	23.2	102
33	20X26AWG	8.9	25.8	112
34	25X26AWG	10.0	32.3	141
35	30X26AWG	10.7	38.7	164
36	32X26AWG	11.1	41.3	175
37	36X26AWG	11.7	46.4	195
38	37X26AWG	11.7	47.7	196
39	40X26AWG	12.3	51.6	216
40	2X24AWG	4.5	4.1	26
41	3X24AWG	4.7	6.1	31
42	4X24AWG	5.1	8.1	36
43	5X24AWG	5.5	10.1	43
44	6X24AWG	6.0	12.2	51
45	7X24AWG	6.0	14.2	52
46	8X24AWG	6.6	16.2	63
47	10X24AWG	7.8	20.3	86
48	12X24AWG	8.0	24.3	94
49	14X24AWG	8.4	28.4	104
50	16X24AWG	8.8	32.4	116
51	18X24AWG	9.5	36.5	132
52	20X24AWG	9.9	40.5	146
53	25X24AWG	11.1	50.7	183
54	30X24AWG	12.1	60.8	218
55	2X22AWG	4.8	6.3	32
56	3X22AWG	5.0	9.4	37
57	4X22AWG	5.5	12.5	45
58	5X22AWG	5.9	15.7	53
59	6X22AWG	6.4	18.8	62
60	7X22AWG	6.4	21.9	65
61	8X22AWG	7.1	25.1	78
62	10X22AWG	8.4	31.3	107
63	12X22AWG	8.6	37.6	117
64	14X22AWG	9.3	43.9	135
65	16X22AWG	9.7	50.1	150
66	18X22AWG	10.4	56.4	171
67	20X22AWG	11.1	62.7	193
68	25X22AWG	12.4	78.3	241
69	2X20AWG	5.1	9.6	38
70	3X20AWG	5.4	14.4	45
71	4X20AWG	5.8	19.2	55
72	5X20AWG	6.3	24.0	66
73	6X20AWG	7.1	28.8	81
74	7X20AWG	7.1	33.5	85
75	8X20AWG	7.6	38.3	98
76	10X20AWG	9.0	47.9	133
77	12X20AWG	9.5	57.5	151
78	14X20AWG	9.9	67.1	169
79	16X20AWG	10.6	76.7	193
80	18X20AWG	11.4	86.3	219
81	20X20AWG	12.1	95.8	247
82	25X20AWG	13.3	119.8	302
83	30X20AWG	14.2	143.8	351
84	37X20AWG	15.3	177.3	414
85	40X20AWG	15.8	191.7	445
86	2X18AWG	5.7	15.1	50
87	3X18AWG	6.0	22.7	60
88	4X18AWG	6.6	30.2	74
89	5X18AWG	7.3	37.8	93
90	6X18AWG	8.0	45.3	110
91	7X18AWG	8.0	52.9	117
92	8X18AWG	8.8	60.5	139
93	10X18AWG	10.6	75.6	192
94	12X18AWG	10.9	90.7	212
95	16X18AWG	12.4	120.9	278
96	18X18AWG	13.1	136.0	308
97	20X18AWG	13.7	151.1	340
98	25X18AWG	15.5	188.9	433
99	2X16AWG	6.4	23.4	66
100	3X16AWG	6.8	35.1	82
101	4X16AWG	7.6	46.8	105
102	5X16AWG	8.3	58.5	127
103	2X14AWG	7.2	36.9	90
104	3X14AWG	7.8	55.3	116
105	4X14AWG	8.6	73.8	146
106	5X14AWG	9.6	92.2	182
