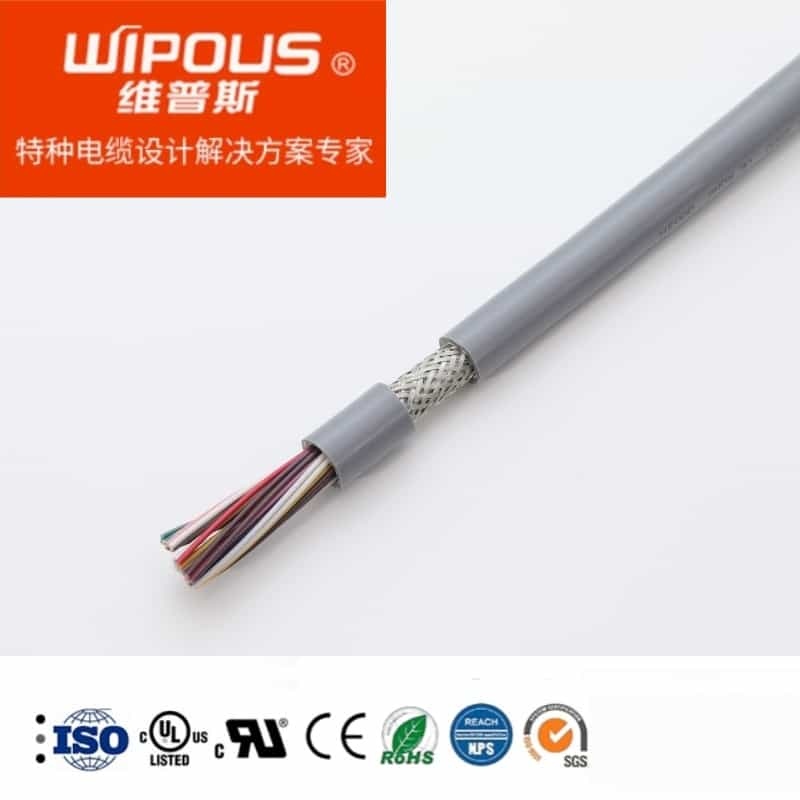

莱茵TUV认证 低烟无卤阻燃屏蔽动力控制电缆 N2XCH
产品详情介绍
电缆数据

应用范围:

这些动力电缆主要应用于工业自动化设备的动力驱动系统,火灾时通过降低烟雾密度和减少腐蚀性气体保护人员安全,适合人口密度大,财产价值高的场合,适合需要抗电磁干扰的应用场合

产品特性:
无卤符合IEC60754-1(卤酸性气体总量)
燃烧气体腐蚀性符合IEC60754-2(酸度)
低烟密度,符合IEC61034-2
阻燃性符合IEC60332-1-2
耐油性符合EN60811-404

技术认证:
TUV、CE认证
符合IEC60502
RoHS,REACH

电缆结构:
多股束绞裸铜丝,符合IEC60228标准,第5类
低烟无卤芯线绝缘
镀锡编织屏蔽,大约80%覆盖率
特制无卤混合物外护套
外护套黑色或灰色(RAL7001)

技术参数:
芯线标识:根据DIN VDE0293 黑色芯线白色数字编号
导体电阻:符合IEC60228 5类标准
额定电压:0.6/1KV
绝缘电阻:>20MΩ x km
测试电压:4000V
接地保护芯线:G = 含黄绿接地保护芯线,X = 不含黄绿接地保护芯线
温度范围:固定安装:-40至﹢90℃;移动安装:-5至﹢70℃
最小弯曲半径:固定安装:6X电缆直径,偶尔移动:20X电缆直径
编号 芯数 X 标称截面mm² 电缆外径约mm 铜重量约kg/km 电缆重量约kg/km
1 2X1.5mm² 10.2  46 166
2 3G1.5mm² 10.7  61 191
3 4G1.5mm² 11.4  78 225
4 5G1.5mm² 12.3  94 263
5 6G1.5mm² 13.2  110 305
6 7G1.5mm² 13.2  124 316
7 8G1.5mm² 14.1  141 320
8 10G1.5mm² 16.2  175 401
9 12G1.5mm² 16.7  204 450
10 19G1.5mm² 19.2  308 638
11 25G1.5mm² 22.6  418 857
12 30G1.5mm² 23.8  492 986
13 37G1.5mm² 26.0  596 1193
14 2X2.5mm² 11.2  68 210
15 3G2.5mm² 11.8  92 246
16 4G2.5mm² 12.6  118 294
17 5G2.5mm² 13.7  144 348
18 6G2.5mm² 14.7  170 406
19 7G2.5mm² 14.7  193 425
20 8G2.5mm² 15.8  219 429
21 10G2.5mm² 18.2  273 538
22 12G2.5mm² 18.7  320 610
23 19G2.5mm² 21.7  508 901
24 25G2.5mm² 25.6  660 1183
25 30G2.5mm² 27.0  781 1373
26 37G2.5mm² 29.9  951 1695
27 2X4.0mm² 12.6  100 231
28 3G4.0mm² 12.8  138 287
29 4G4.0mm² 13.9  179 352
30 5G4.0mm² 15.1  219 419
31 2X6.0mm² 13.8  140 297
32 3G6.0mm² 14.6  198 381
33 4G6.0mm² 15.9  256 473
34 5G6.0mm² 17.3  316 568
35 2X10mm² 15.8  220 411
36 3G10mm² 16.8  315 542
37 4G10mm² 18.3  411 681
38 5G10mm² 20.0  525 841
39 2X16mm² 18.1  11703 11938
40 3G16mm² 19.3  503 784
41 4G16mm² 21.5  657 1014
42 5G16mm² 23.6  812 1230
43 2X25mm² 22.1  532 869
44 3G25mm² 23.6  767 1175
45 4G25mm² 25.9  1005 1497
46 5G25mm² 29.3  1245 1882
47 2X35mm² 25.3  725 1154
48 3G35mm² 27.0  1053 1572
49 4G35mm² 30.0  1384 2039
50 5G35mm² 33.4  1717 2520
51 2X50mm² 29.4  1014 1574
52 3G50mm² 31.3  1480 2161
53 4G50mm² 35.2  1951 2841
54 5G50mm² 38.7  2422 3472
55 2X70mm² 33.9  1398 2119
56 3G70mm² 36.5  2048 2964
57 4G70mm² 40.2  2739 3846
58 5G70mm² 44.7  3401 4754
59 2X95mm² 38.3  1905 2797
60 3G95mm² 40.9  2788 3880
61 4G95mm² 45.8  3679 5093
62 5G95mm² 50.5  4573 6246
63 2X120mm² 42.5  2382 3465
64 3G120mm² 45.8  3496 4867
65 4G120mm² 50.4  4618 6282
66 5G120mm² 57.3  5744 7936
67 2X150mm² 47.4  2953 4282
68 3G150mm² 50.7  4343 5980
69 4G150mm² 57.5  5743 7958
70 5G150mm² 63.3  7216 9838
71 2X185mm² 53.2  3614 5323
72 3G185mm² 57.3  5325 7476
73 4G185mm² 63.1  7117 9728
74 5G185mm² 70.0  8850 12020
75 2X240mm² 59.4  4709 6779
76 3G240mm² 63.1  6929 9417
77 4G240mm² 70.4  9164 12340
78 5G240mm² 78.3  11404 15297
