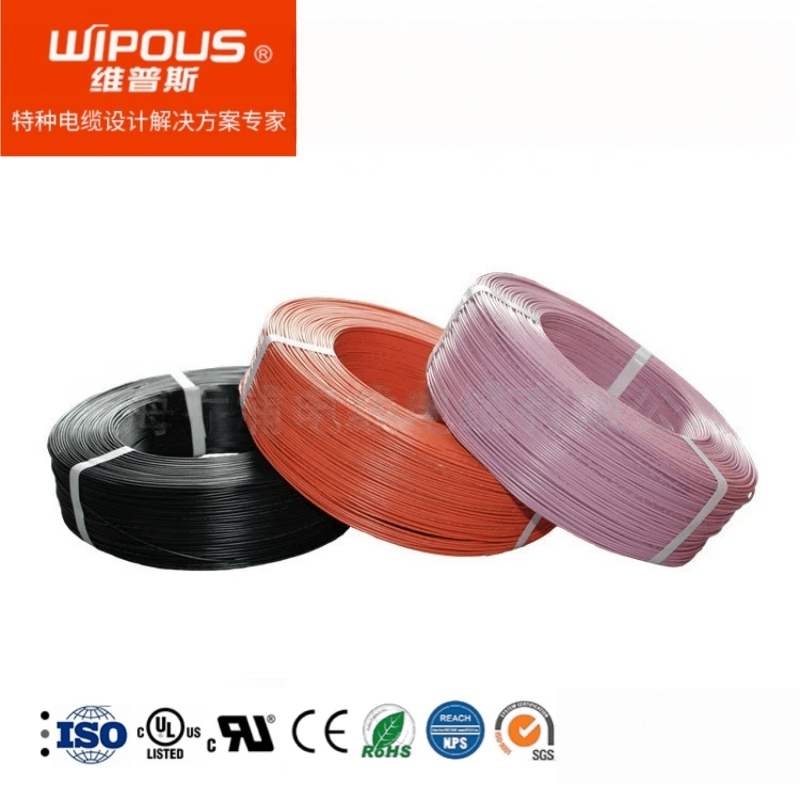

H1Z2Z2-K TUV标准 太阳能光伏电缆
产品详情介绍
电缆数据
应用范围:
主要应用于光伏发电和太阳能系统,连接太阳能组件和电气元件,适用于户外极端环境。

产品特性:
低烟无卤材质
耐高低温性能
抗紫外线,耐臭氧
阻燃符合IEC60332-1-2
使用寿命:在90℃以下超过25年

技术认证:
TUV莱茵认证
符合EN50618
RoHS,REACH

电缆结构:
多股束绞镀锡铜丝,符合IEC60228标准,第5类导体
XLPO绝缘
XLPO护套
颜色红色或黑色

技术参数:
额定电压: DC 1500V
测试电压:6500V
温度范围:-40至﹢90℃
导体最高温度:﹢120℃
短路最高温度:﹢250℃
最小弯曲半径:OD≤12mm:4X电缆直径; OD>12mm:10X电缆直径

编号 规格 导体根数 导体直径mm 绝缘外径mm 成品外径mm 导体最大电阻Ω/km
1 1.5mm² 30 0.25  3.05  4.70  13.7
2 2.5mm² 49 0.25  3.50  5.20  8.21
3 4.0mm² 56 0.285  3.85  5.50  5.09
4 6.0mm² 84 0.285  4.45  6.10  3.39
5 10mm² 77 0.40  5.50  7.20  1.95
6 16mm² 126 0.40  6.90  8.80  1.24
7 25mm² 196 0.40  8.70  10.80  0.795
8 35mm² 276 0.40  10.00  12.40  0.565
双并
1 2*1.5mm² 30 0.25  3.05  4.70*9.60 13.7
2 2*2.5mm² 49 0.25  3.50  5.20*10.60 8.21
3 2*4.0mm² 56 0.285  3.85  5.50*11.20 5.09
4 2*6.0mm² 84 0.285  4.45  6.10*12.40 3.39
5 2*10mm² 77 0.40  5.50  7.20*14.70 1.95
6 2*16mm² 126 0.40  6.90  8.80*17.90 1.24
7 2*25mm² 196 0.40  8.70  10.80*21.90 0.795
8 2*35mm² 276 0.40  10.00  12.40*25.10 0.565
